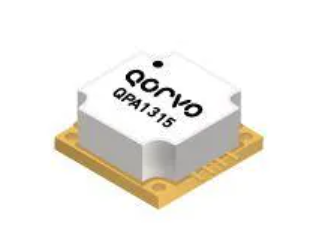

​QPA1315 Ku-K频段功率放大器QORVO

发布时间:2023-08-11 17:03:47     浏览:853

QORVO QPA1315 GaN功率放大器设计用在Ku-K频率段技术应用,选用0.15um碳化硅基氮化镓工艺技术(QGaN15)生产制造。QORVO QPA1315放大器在15.417.7GHz工作频段内具备优异的性能参数。QPA1315具备极其优异的35W饱和输出功率及其21dB的信号增益值。QPA1315功率附加效率为20%QPA1315选用紧凑型10导线15mmx15mm的栓塞式封装,具备一个铜基座从而实现优异的热管理系统,保障最理想的散热性能。


特征

工作频段:15.417.7GHz

PSAT45.5dBm(PIN=24dBm)

PAE20%PIN=24dBm

功率增益值:21dB(PIN=24dBm)

小信号增益值:25dB

脉冲VD=26VIDQ=640mAVG=-2.5V典型范围,PW=100uSDC=10%偏置电压

封装尺寸:15.2mmx15.2mmx3.5mm

封装基座选用纯铜材质,能提供优异的热管理系统

应用领域

通信网络

雷达探测

QORVO作为美国著名的微波与毫米波领先生产商,为全世界用户提供最高标准的GaNGaAs产品,Qorvo2020年完成Custom MMIC的收购。Custom MMIC是国防科技、航空航天和商业服务应用使用的性能卓越GaAsGaN单芯片微波集成电路(MMIC)的领先供应商。Qorvo 普遍应用用军工、航空航天、移动设备、仪表设备测试等领域。QORVO品牌由TriQuintRFMD合并而成。

深圳市立维创展科技拥有稳定的供货渠道,优势提供Qorvo 陶瓷封装IC和裸芯片产品,并大量备有现货库存,欢迎咨询。

详情了解Qorvo请点击:http : //www.leadwaytk.com/public/brand/4.html
