MUN3C1HR6-FB过电流保护优势Cnytec

发布时间：2023-08-10 16:50:18     浏览：676

Cnytec的MUN3C1HR6-FB MODE管脚用户可以选择操作方式。此引脚上的逻辑性高电平促使模块控制在强制性PWM模式。逻辑性低允许模块在轻负载过程中自动选择到PFM。

当EN为HIGH（高）时，欠压定位将抑制模块使用，直至输入电源电流升高到足够正常运转为止。这样能够确保MUN3C1HR6-FB在使用或关闭过程中不会产生不良行为。

MUN3C1HR6-FB具备内部软启动性能，可在启动过程中限制涌进电流。标准软启动为180uS。


当EN为LOW（低）时，所有电源电路都将关停，IC将吸取约0.1uA的电流。当EN为HIGH且Vin超出其UVLO阈值时，MUN3C1HR6-FB逐渐开始软启动循环。为了正确操控，EN管脚需要端接至逻辑性高电平，而并非维持波动模式。

MUN3C1HR6-FB输出上的重负载或短路造成电感线圈中的电流增加，直至高侧开关中高达峰值电流阈值。高达此点后，高压侧开关关停，避免高电流造成损坏。MUN3C1HR6-FB持续逐周期性限制电流。在16个电流限制循环之后，MUN3C1HR6-FB激发过电流保护故障，造成控制器在研究重新启动之前关停约1.3ms。

当内部温度因为高负载条件与/或高环境温度而升高时；输出转换被禁止，直至温度完全下降。MUN3C1HR6-FB热停机激活时的结温标称作150℃，滞后15℃。

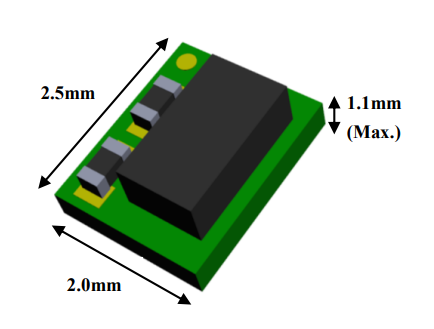

Part Number

Dimension(mm)

LWT



Input Voltage(V)

Output Voltage(V)

MUN3C1HR6-FB

2.5

2.3

1.05

2.3~5.0

1.82



Cnytec成立于1991年，主要研发、生产和销售高精度和高密度模块、传感器和应用领域功能模块。产品主要包含集成化电感、功率模块和高精度电阻器。普遍采用于移动设备、通信基站、机械设备等。

深圳市立维创展科技授权代理Cyntec全线产品，致力为客户提供高品质、高质量、价格公正的电源产品。目前，立维创展存有大批量Cyntec电源库存，例如型号：MUN12AD03-SEC，MUN3CAD03-SE等。产品原装原厂，质量保证，并为中国大陆市场提供技术支持，欢迎咨询。

详情了解Cyntec请点击：http://www.leadwaytk.com/brand/16.html
