DC2B系列高功率DC-DC转换器PICO

发布时间：2023-07-24 16:45:34 浏览：5569

PICO DC2B系列高功率DC-DC转换器使用高压电容、电感器的储能系统的优势，根据可控开关（MOSFET等）实现高频开关跳跃动作，将输入能量储存在高压电容里，当电源开关断线时，电磁能再释放给载荷，提供动力。PICO DC2B系列高功率DC-DC转换器输出功率或电压性能和占空比密切相关。开关电源通常用于升压和降压。

典型特性/电气特性

输入电压：700-1200Vdc

输出功率：150至300瓦

输出电压谐波失真：75-500mV

操作温度：0°C至85°C

机壳温度：并提供-20°C和-40°C温度范围

隔离：

从输入到直流输出：4242VDC

从输入或直流输出到机壳：2121VDC

电流限制设置点：满载额定电流的130%（典型值）

过温关机

频率范围：100Khz稳定

欠压设置点值670VDC（典型值）

过压设置点值1230VDC（典型值）

深圳市立维创展科技是PICO公司的分销商。提供进口PICO电源模块、军用电源模块、高压电源模块、小型变压器、MIL-PRF-21038/27规格变压器、脉冲变压器、400 MHz电力变压器、MIL-STD-1553接口变压器、音频变压器、功率电感、微型功率电感、EMI电感、薄DC-直流电源模块、军用DC-DC电源模块、砖块DC-DC电源模块、高压DC-DC、AC-DC电源模块、开关直流电源模块、隔离电源模块、航空电源模块等功能电源模块和功率转换器。原装产品进口，质量保证，欢迎咨询。

详情了解PICO电源模块请点击：http://www.leadwaytk.com/brand/15.html

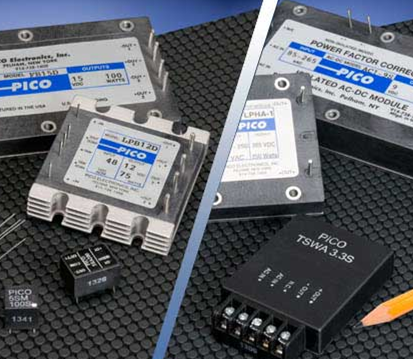

PICO (2).png

零件号	输出电压 VDC	最大限度负载电流 (A)	最大限度输出功率（watts）	满载时的 EFF(%)	输出纹波满载 1-1 MHz BW mv pp	输出电压容差- ance (±%)	V Ld. Reg 10-100% 负载 (±%)	线路调整率 (±%)
DC2B-5S	5	30	150	76	100	1.0	1.5	0.2
DC2B-9S	9	27.8	250	78	100	1.0	1.5	0.2
DC2B-12S	12	25	300	80	150	0.5	1.5	0.2
DC2B-15S	15	20	300	80	150	0.5	1.5	0.2
DC2B-24S	24	12.5	300	81	250	0.5	1.0	0.2
DC2B-28S	28	10.71	300	82	300	0.5	1.0	0.2
DC2B-48S	48	6.25	300	82	500	0.5	1.0	0.2
DC2B-100S	100	2.50	250	85	250	1.0	1.0	0.2
DC2B-125S	125	2.00	250	85	250	1.0	1.0	0.2
DC2B-150S	150	1.67	250	85	350	1.0	1.0	0.2
DC2B-175S	175	1.43	250	85	350	1.0	1.0	0.2
DC2B-200S	200	1.25	250	85	400	1.0	1.0	0.2
DC2B-225S	225	1.11	250	85	400	1.0	1.0	0.2
DC2B-250S	250	1.00	250	85	500	1.0	1.0	0.2
DC2B-275S	275	0.91	250	85	500	1.0	1.0	0.2
DC2B-300S	300	0.83	250	85	500	1.0	1.0	0.2
