ATM Microwave 900瓦大功率定向耦合器 - SC 型
发布时间：2023-05-26 16:54:07 浏览：1318

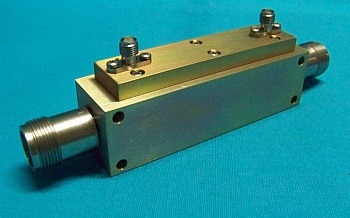

ATM Microwave大功率定向耦合器在紧凑型封装中具备高精度耦合电路、低插入损耗和高全局性。标准模块对于多种不同类型的频率范围进行了调整，而且可以选用耦合电路值。ATM Microwave大功率定向耦合器特别适合采集或投入对同轴电缆影响可忽略的信号。大功率定向耦合器能够轻而易举地根据不同的耦合电路响应或频率范围进行调整。
电气
RF射频连接器：输入/输出：Type-SC(F)；耦合电路臂：SMA(F)
射频功率：900W均值。10KW最高值。
耦合电路：30dB、40dB、50dB标准，其它值适用
机械
构造：空气管道设计
射频连接器：Sc母线，SMA母耦合电路臂不锈钢板
表层处理：与众不同的耐腐蚀性316不锈钢板环氧涂层IAWMIL-F-14072颜色灰灰色
ATM Microwave是美国老牌子的微波元件生产商。主要产品为同轴和波导器件产品，功能包含适配器、衰减器、耦合器、移相器、终端负载，及其Ka波段通讯卫星器件系列，产品满足空间应用标准和验证.
深圳市立维创展科技有限公司，持续ATM microwave代理渠道，为中国客户提供技术支持。
详情了解ATM Microwave请点击：http://www.leadwaytk.com/brand/53.html
Freq (GHz) | Coupling
(dB) | Freq Sens
(+/- dB) | Dir.
(dB min) | Ins. Loss (dB) | VSWR max. | Model No |
Excluding
Coupling | True | Main | Sec |
0.50 - 2.0 | 30+/-0.5
40+/-0.5
50+/-0.5 | 1.2 | 18 | 0.15
0.15
0.15 | 0.20
0.20
0.20 | 1.20 | 1.30 | CHPsc22D-30
CHPsc22D-40
CHPsc22D-50 |
0.86 - 1.7 | 30+/-0.5
40+/-0.5
50+/-0.5 | 0.8 | 23 | 0.15
0.15
0.15 | 0.20
0.20
0.20 | 1.20 | 1.30 | CHPsc23L-30
CHPsc23L-40
CHPsc23L-50 |
1.0 - 2.0 | 30+/-0.5
40+/-0.5
50+/-0.5 | 0.8 | 23 | 0.15
0.15
0.15 | 0.20
0.20
0.20 | 1.20 | 1.30 | CHPsc23-30
CHPsc23-40
CHPsc23-50 |
2.0 - 4.0 | 30+/-0.5
40+/-0.5
50+/-0.5 | 0.8 | 23 | 0.15
0.15
0.15 | 0.20
0.20
0.20 | 1.25 | 1.30 | CHPsc24-30
CHPsc24-40
CHPsc24-50 |
4.0 - 8.0 | 30+/-0.5
40+/-0.5
50+/-0.5 | 0.8 | 21 | 0.15
0.15
0.15 | 0.20
0.20
0.20 | 1.30 | 1.30 | CHPsc25-30
CHPsc25-40
CHPsc25-50 |
1.0 - 4.0 | 30+/-0.5
40+/-0.5
50+/-0.5 | 0.8 | 22 | 0.15
0.15
0.15 | 0.20
0.20
0.20 | 1.20 | 1.30 | CHPsc23E-30
CHPsc23E-40
CHPsc23E-50 |
0.8 - 4.2 | 40+/-0.5
50+/-0.5 | 1.3 | 20 | 0.15
0.15 | 0.20
0.20 | 1.20 | 1.30 | CHPsc22L-40
CHPsc22L-50 |
2.0 - 8.0 | 30+/-0.5
40+/-0.5
50+/-0.5 | 0.8 | 19 | 0.15
0.15
0.15 | 0.20
0.20
0.20 | 1.30 | 1.30 | CHPsc24F-30
CHPsc24F-40
CHPsc24F-50 |
