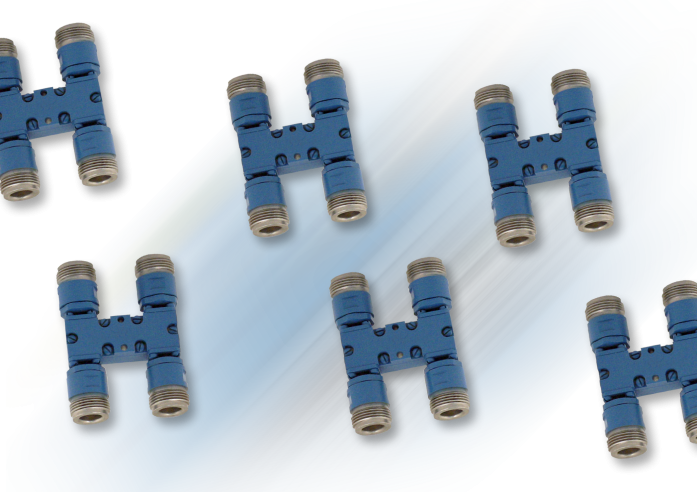

​ARRA微型混合耦合器 90˚ N

发布时间：2023-05-25 16:36:52     浏览：602

ARRA微型混合耦合器适合于将控制信号均值分为两类输出信号，其中一个为90度。输入输出之间转换。ARRA微型混合耦合器还能够搭配俩个控制信号，同时保证彼此之间的高度隔离。这种经久耐用的无源器件是商业、工业生产和军事应用领域最佳选择，提供应用于0.05至18.0GHz频率段的N型母射频连接器。

ARRA微型混合耦合器90˚N在接口之间提供优异的相位稳定，为±8度。根据8GHz和±10度。到18GHz，典型波幅稳定为±0.5dB到18GHz。ARRA微型混合耦合器90˚N件在18GHz的工作频段内实现相较于10dB的接口隔离，并解决高至50W的平均(CW)功率水平和高至1kW的最大输出功率水平，所有的规格的插入损耗均低于1dB。

一般规格

射频连接器：N母头

材质：主体-铝

射频连接器-MIL-C-39012

表面处理：主体-满足Mil-C-22750标准化的铝制ARRA蓝色

ARRA为美国知名的微波元件制造商，擅长于同轴和波导接口产品，ARRA产品线包含：衰减器、直流隔置、耦合器、功分器、合路器、移相器、开关等。ARRA产品标准符合MIL-Q-9858A和MIL-I-45208,并满足NASA和航天标准。

深圳市立维创展科技有限公司，授权代理销售ARRA产品，欢迎客户咨询。

详情了解ARRA请点击：http://www.leadwaytk.com/brand/48.html


频率范围
(GHz)

隔离度
(Min dB)

驻波比
(Max)

插入损耗
(Max dB)

幅度平衡
(±dB)

射频功率

型号

平均值(W)

峰值(kW)

0.5-1.0

25

1.25

0.25

0.50

100

5.0

N2164-90

0.925-1.225

25

1.25

0.25

0.50

100

5.0

N2-3164-90

1.0-2.0

25

1.25

0.25

0.50

100

5.0

N3164-90

2.0-4.0

20

1.25

0.25

0.50

50

3.0

N4164-90

2.6-5.2

20

1.25

0.25

0.50

50

3.0

N4-5164-90X

4.0-8.0

18

1.30

0.30

0.50

50

3.0

N5164-90

7.0-12.4

16

1.45

0.70

0.50

50

3.0

N6164-90

2.0-8.0

17

1.30

0.60

0.50

30

3.0

N4-5164-90

4.0-12.4

17

1.45

1.00

0.50

20

3.0

N5-6164-90
