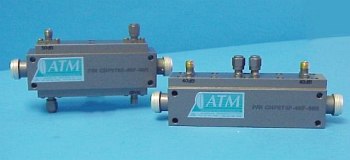

ATM Microwave大功率双向定向耦合器600瓦
发布时间：2023-05-11 16:33:53 浏览：1131
定向耦合器是种通用型微波射频/毫米波器件，适用于信号隔离、分离和数模转换，如功率检测、源输出功率稳幅、模拟信号隔离、传输数据和散射的扫频检测等。
ATM Microwave双向定向耦合器是配置或生成微波信号功率，具备定向耦合电路性能的微波器件。它由主数据线和辅助数据线相互间的合理耦合电路构造组成。定向耦合器选用同轴电缆、带状线、微带线、金属波导或介质波导等多种类型。
ATM Microwave双向耦合器是种射频四端口器件。它是微波射频检测中常见的标准化器件，是散射计、射频频谱分析仪等设备的核心部件。ATM Microwave双向耦合器主要用于测试和检测应用。在微波射频系统中普遍使用，在微波电路中占据主导地位。具备功率容量大、稳定性能高的特点。
电气设备
射频连接器：输入/输出：N型（F）；耦合电路臂：SMA(F)
射频功率：均值600W，最高值10kW，均值900W。
耦合电路：30dB、40dB、50dB标准化，其它值适用
机械
构造：空气管道设计
连接器：不锈钢板
表层处理：特殊的耐腐蚀性316不锈钢板环氧涂层IAWMIL-F-14072颜色灰灰色
ATM Microwave是美国老牌子的微波元件生产商。主要产品为同轴和波导器件产品，功能包含适配器、衰减器、耦合器、移相器、终端负载，及其Ka波段通讯卫星器件系列，产品满足空间应用标准和验证.
深圳市立维创展科技有限公司，持续ATM microwave代理渠道，为中国客户提供技术支持。
详情了解ATM Microwave请点击：http://www.leadwaytk.com/brand/53.html
Freq.
(GHz) | Coupling
(dB) | Freq.
Sens.
(+/- dB) | Dir.
(dB
min) | Ins. Loss (dB) | VSWR max | Model No |
Excluding
Coupling | True | Main | Sec |
0.50 - 1.0 | 30+/-1.00
40+/-1.00
50+/-1.00 | 1.2 | 20 | 0.15
0.15
0.15 | 0.20
0.20
0.20 | 1.20 | 1.30 | CHP272-30F-30R
CHP272-40F-40R
CHP272-50F-50R |
0.50 - 2.0 | 30+/-1.00
40+/-1.00
50+/-1.00 | 1.2 | 18 | 0.15
0.15
0.15 | 0.20
0.20
0.20 | 1.20 | 1.30 | CHP272D-30F-30R
CHP272D-40F-40R
CHP272D-50F-50R |
0.86 - 1.7 | 30+/-1.00
40+/-1.00
50+/-1.00 | 1.0 | 23 | 0.15
0.15
0.15 | 0.20
0.20
0.20 | 1.20 | 1.30 | CHP273L-30F-30R
CHP273L-40F-40R
CHP273L-50F-50R |
1.0 - 2.0 | 30+/-1.00
40+/-1.00
50+/-1.00 | 1.0 | 23 | 0.15
0.15
0.15 | 0.20
0.20
0.20 | 1.20 | 1.30 | CHP273-30F-30R
CHP273-40F-40R
CHP273-50F-50R |
2.0 - 4.0 | 30+/-1.00
40+/-1.00
50+/-1.00 | 1.0 | 23 | 0.15
0.15
0.15 | 0.20
0.20
0.20 | 1.25 | 1.30 | CHP274-30F-30R
CHP274-40F-40R
CHP274-50F-50R |
4.0 - 8.0 | 30+/-1.00
40+/-1.00
50+/-1.00 | 1.0 | 21 | 0.15
0.15
0.15 | 0.20
0.20
0.20 | 1.25 | 1.30 | CHP275-30F-30R
CHP275-40F-40R
CHP275-50F-50R |
1.0 - 4.0 | 30+/-1.00
40+/-1.00
50+/-1.00 | 1.0 | 22 | 0.15
0.15
0.15 | 0.20
0.20
0.20 | 1.20 | 1.30 | CHP273E-30F-30R
CHP273E-40F-40R
CHP273E-50F-50R |
0.8 - 4.2 | 40+/-1.00
50+/-1.00 | 1.3 | 20 | 0.15 | 0.20 | 1.20 | 1.30 | CHP272L-40F-40R
CHP272L-50F-50R |
2.0 - 8.0 | 30+/-1.00
40+/-1.00
50+/-1.00 | 1.0 | 19 | 0.15
0.15
0.15 | 0.20
0.20
0.20 | 1.25 | 1.30 | CHP274F-30F-30R
CHP274F-40F-40R
CHP274F-50F-50R |
