XCL301系列线圈一体型转换器TOREX

XCL301系列线圈一体型转换器TOREX

发布时间：2023-05-06 17:04:19 浏览：1188

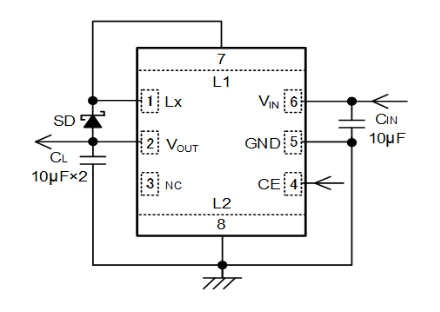

TOREX电源模块XCL301系列是种内嵌P端面驱动晶体管的负电压输出micro DC/DC转换器。通过调节IC与线圈一体化，能够实现微型化，仅需在外部增加肖特基二极管与电容器，就能够搭建不占用空间的电源。XCL301系列转换器额定电压为2.7V～5.5V。输出电压已设置成-3.3V（精密度±2.0%）。

XCL301系列转换器运行模式为PFM/稳定关机时间PWM自动调整操控，通过在小负载（轻载）时将项目从稳定关机时间PWM操控转移至PFM操控，在小负载（轻载）至大负载（重载）的整体负载范围将实现精准，最适用注重小负载（轻载）下的高效率的设备和在乎电池损耗的设备。

XCL301系列转换器通过在待机时终止整体电源电路，将静态损耗电流限制在0.1μA（TYP.）以下。因内嵌（电源）输入欠压锁闭（Under Voltage Lock Out）性能，当输入电压少于欠压锁闭电平时，会强制退出内部P端面驱动晶体管。除此之外，UVLO检验电压为2.2V（TYP.）。

XCL301系列转换器因内嵌CL放电性能，通过在待机时，开启VOUT-VIN间的内部开关，将采用内电阻释放CL的电荷。通过这个放电性能，能够将输出电压迅速恢复到GND电平。

特点

输入电压：2.7V～5.5V

输出电压：-3.3V

输出电压精度：±2.0%

最大输出电流：-50mA@VOUT=-3.3V, VIN=3.3V (TYP)

内置驱动器：1.3Ω (Pch驱动器)

消耗电流：40μA (TYP.)

控制方式：PFM / 固定关机时间PWM 自动切换控制

快速负载瞬态响应：-50mV(VIN=3.3V,VOUT=-3.3V,IOUT=1mA→50mA)

PFM开关电流：550mA

功能：

过流保护功能
软启动电流限制功能
CL自动放电功能
UVLO
陶瓷电容

工作温度范围：-40℃～+85℃

适应环保要求：与EU RoHS规格对应、无铅

TOREX半导体主要提供COMS、传感器、二极管等元器件，产品以小体积、性能卓越而著名。
