​XCL232系列线圈一体型DC/DC转换器TOREX

发布时间：2023-04-19 16:32:48     浏览：1048

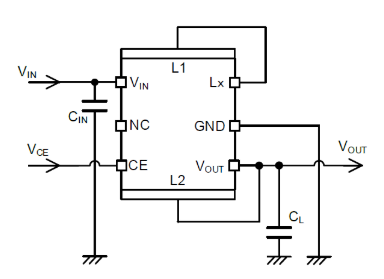

TOREX电源XCL232系列是选用极低电流损耗电源电路和PFM控制线圈一体式降压同步整流DC/DC转换器。XCL232系列控制IC和线圈一体化实现微型化，仅需增加两个外部电容就可以配备节约空间的电源。此外，根据极低电流损耗电源电路和PFM控制实现轻载荷板块高效率。

XCL232系列转换器额定电压可以设置为1.8V至6.0V，输出电压可通过内部设置为0.5V至3.6V。XCL232系列转换器具备内嵌UVLO性能，并且在VIN 电流电压少于UVLO检测电流电压时关掉内部Pch驱动FET和Nch驱动FET。D型配备CL充放电性能，在待机时间开启VOUT 和GND相互间的控制开关，通过内部电阻值将CL 电荷充放电。利用该功能，能够将输出电压高速度返回GND电平。

特性

输入电压范围：1.8V~6.0V

输出电压设置范围：0.5V~1.9V（0.05V间距），2.0V~3.6V(0.1V间距)

输出电压精度：±20mV(VOUT1-2≦1.0V)，±2.0%(VOUT1-2＞1.0V)

输出电流：150mA

损耗电流：200nA@VOUT=1.8V

制动方式：PFM控制

工作效率：86%(VIN=3.6V,VOUT=1.8V,IOUT=10mA)

性能：CL充放电（D型），UVLO

保护装置：短路保护

输入输出电容:陶瓷电容

适应环保规定:与EURoHS规格相匹配、无铅化

TOREX半导体主要提供COMS、传感器、二极管等元器件，产品以小体积、性能卓越而著名。

深圳市立维创展科技有限公司，优势分销TOREX电源器件，大量现货库存，欢迎合作。

详情了解TOREX请点击：http://www.leadwaytk.com/brand/62.html


型号

类型

输入电压

固定数

封装

XCL232B051KR-G

不搭载CL自动放电

0.5V

1

CL-2025-03

XCL232B061KR-G

不搭载CL自动放电

0.6V

1

CL-2025-03

XCL232B071KR-G

不搭载CL自动放电

0.7V

1

CL-2025-03

XCL232B081KR-G

不搭载CL自动放电

0.8V

1

CL-2025-03

XCL232B091KR-G

不搭载CL自动放电

0.9V

1

CL-2025-03

XCL232B101KR-G

不搭载CL自动放电

1V

1

CL-2025-03

XCL232B111KR-G

不搭载CL自动放电

1.1V

1

CL-2025-03

XCL232B121KR-G

不搭载CL自动放电

1.2V

1

CL-2025-03

XCL232B131KR-G

不搭载CL自动放电

1.3V

1

CL-2025-03

XCL232B141KR-G

不搭载CL自动放电

1.4V

1

CL-2025-03
