​XCL212系列线圈一体型DC/DC转换器TOREX

发布时间：2023-04-04 16:41:33     浏览：6104

TOREX电源XCL212系列把线圈和控制IC构成的一体化的超小型(3.1mm×4.7mm,h=1.3mm)降压DC/DC转换器。根据把线圈内置在封装模块内，促使线路板布置更加简易，能够把因电路布线的线路所引起的异常操作或噪音等控制在最小限度。

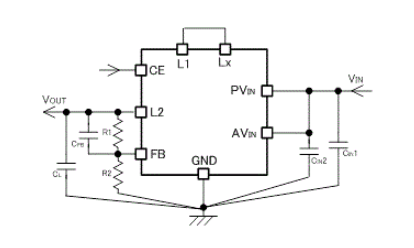

XCL212系列转换器输入电压范围在2.7V～6.0V之间。输出电压适用电阻功率从0.9V随意设置。XCL212系列转换器可以在轻负载时减少输出功率，实现从轻负载到重负载整体区域范围高效率。软启动时间段设置为1ms(TYP.)，能够让输出电压高速度启动。限制电流量性能被设置为4.0A(TYP.)。配置了UVLO(Under Voltage Lock Out)性能，当输入电压在2.4V(TYP.)以下时，强制性暂停内部驱动晶体管作业。当CE=Low时，通过CL放电性能将CL(负载电容)中的电荷放电，将损耗电流量控制在1.0μA以下。


特征

输入电压范围：2.7V~6.0V

输出电压：0.9V~VIN(FB电压=0.8V±2％)

输出电流：2.0A

高转换效率：0.94

控制方式：PWM/PFM自动切换控制

环境温度:-40℃～+85℃

TOREX半导体主要提供COMS、传感器、二极管等元器件，产品以小体积、性能卓越而著名。

深圳市立维创展科技有限公司，优势分销TOREX电源器件，大量现货库存，欢迎合作。

详情了解TOREX请点击：http://www.leadwaytk.com/brand/62.html
