​MUN3CAD01-SC热性能Cyntec

发布时间：2023-03-27 16:40:48     浏览：1107

MUN3CAD01-SC为了确保稳定性能、低损耗、更低的噪音或顶峰和良好的热稳定性，Cyntec必须考虑某些布局因素。

1.管脚2和4之间的接地装置连接应当为MUN3CAD01-SC底部的实芯接地层。能够通过应用多个通孔连接上一个或多个参考平面。

2.在输出侧的管脚3(VOUT)和管脚2、4(GND)之间安装一个高频率陶瓷电容，尽量接近MUN3CAD01-SC以最大限度减少高频噪音。

3.维持MUN3CAD01-SCpin5(FB)的RFB_top、RFB_bot和CFF连接布线接线。

4.为电源模块线路（VIN、VOUT和GND）应用大规模覆铜，以最大限度减少传输损耗并提高热传导。此外，应用多个通孔连接不同层的电源模块平面。

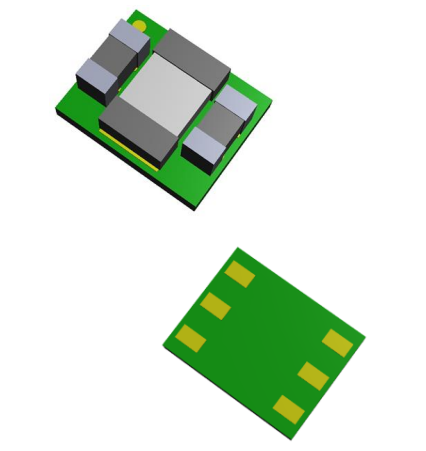

MUN3CAD01-SC (3).png

散热性能注意事项：

所有热试验条件必须符合JEDECEIJ/JESD51标准规定。因此，MUN3CAD01-SC测试板尺寸为30mm×30mm×1.6mm，共2层。随后在0LFM下用设置在有效热导率检测板上的组件检测Rth（jchoke-a）。MUN3CAD01-SC设计适用于机壳温度过低110°C时，不管输出电流、输入/输出电压或工作温度如何改变。

深圳市立维创展科技授权代理Cyntec全线产品，致力为客户提供高品质、高质量、价格公正的电源MUN3CAD01-SC产品。目前，立维创展存有大批量Cyntec电源库存，例如型号：MUN12AD03-SEC，MUN3CAD03-SE等。产品原装原厂，质量保证，并为中国大陆市场提供技术支持，欢迎咨询。

详情了解Cyntec请点击：http://www.leadwaytk.com/brand/16.html
