KRYTAR定向耦合器 致力于需用外部调整、精准监测、信号混合或频偏传输和反射检测的技术应用而设计。

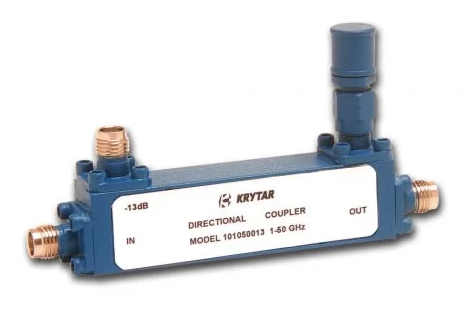

KRYTAR新推出的耦合器10105013提高了多功能带状线设计的选择，这些设置在1.0至50GHz的宽带工作频段内在单一化、紧凑型和轻便式的封装中展现出优异的耦合。

此外，10105013提供优异的产品性能定级，包括13dB、±1.0dB的标准耦合（相较于输出）和±1.0dB频率敏感度。10105013定向耦合器的插入损耗（包括耦合功率）低于1.6dB，1-26.5GHz和低于2.9dB，26.5-50GHz。全局性>10dB，VSWR在1-26.5GHz时为1.5，在26.5-50GHz时为1.8。额定值输入功率为均值20W，最高值3kW。10105013定向耦合器具有行业标准2.4mm母连接器。紧凑型封装尺寸仅有2.50英寸（长）x0.50英寸（宽）x0.65英寸（高），重量仅有2.0盎司。操作温度为-54°至85°C。

KRYTAR耦合器致力于需用外部调整、精准监测、信号混合或扫描传输和反射检测的技术应用而设计。KRYTAR耦合器为更多应用提供解决方案，包括电子战(EW)、商业无线网络、卫星通讯、雷达探测、信号监测和测量、无线天线波束形成和EMC测试环境。针对广大空间受到限制的应用，紧凑型尺寸使KRYTAR定向耦合器成为理想化的解决方案。也能够生产制造定向耦合器能够满足脊状军工用规格。

KRYTAR还为满足甚至超过关键性能和/或封装规格的个性化定制提供完整的技术服务。

规格

型号：101050013

频率min (GHz)：1

频率max(GHz)：50

公称联轴器：13±1.0dB

频率灵敏度 (dB)：±1.00

插入损耗（max dB）：1-26.5 GHz ，1.6 ，26.5-50 GHz ，2.90

指向性（dB min）：10

驻波比（max）：1-26.5 GHz ，1.5 ，26.5-50 GHz ，1.80

额定功率（瓦）：20

标准连接器（Female）：2.4 mm

特征

1 – 50 GHz 频率操作

13 dB耦合

频率灵敏度：±1.0 dB

体积小巧

2.4 mm连接器

KRYTAR于1975年创立，专门为美国商业和军事应用制造超宽带毫米波，微波和射频元件和测试设备。 KRYTAR产品系列包括定向耦合器，定向检波器，3 dB混合器，MLDD功率分配器/合路器，检波器，终端，同轴适配器和功率计。 KRYTAR的产品涵盖DC至67.0 GHz频率范围。KRYTAR质量保证并符合MIL-I-45208标准，包括符合MIL-STD-45662的校准系统。
