SILERGY矽力杰SQ76825EAIM电源模块

发布时间：2023-03-02 16:48:53     浏览：1069

与离散功率模块相比较，SILERGY矽力杰电源模块的体积减少了90%。SQ76825EAIM能够降低寄生电感/电容，提高工作效率，减少信号失真。SQ76825EAIM具有较强的散热和抗干扰能力性能和良好的抗干扰能力的三维封装性能。高频振动与环境适应能力。

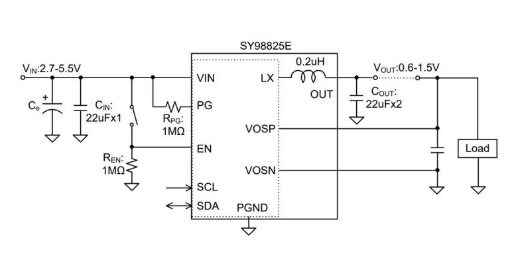

SQ76825EAIM电源模块减少了PCB成本和SMD技术时间，能够充分减少上市时间（布局简单，测试、调试迅速），SQ76825EAIM具备更简易的采购管理（最小起订量，更低的CE和系统工作），高效率的6A，1.5MHz，I2C可编程控制器电感，内嵌同步降压稳压器。


特征

输出电压：2.7V~5.5V

准稳定频率：1.5MHz

内部软启动控制浪涌电压

典型的95µA静态电流

内部开关低RDS(ON)（顶端/底端）：12mΩ/6mΩ

可编程控制器输出电压：0.6V至1.5V，步幅：10mV

6A连续性负载电流性能

远程控制电压检测性能，提供优异的控制精度

1MHz迅速模式再加上I2C总线接口

打嗝模式自我保护

电源优良标识

满足RoHS标准规定且无卤素

紧凑型封装：MQFN3.2×4.2-16

SILERGY(矽力杰）主要生产电源芯片、电源模块等模拟器件。

针对SILERGY矽力杰的电源模块产品，立维创展提供pin to pin原位替代产品，现货优势价格，欢迎咨询。

详情了解SILERGY电源模块请点击：http://www.leadwaytk.com/brand/70.html



SQ76825EAIM


Vin_min (V)

2.7

Vin_max (V)

5.5

Io_max (A)

6

参考精度

±1%

效率高达

83% @ 3.3VIN，1VOUT

频率转换频率 (MHz)

1.5

智商 (uA)


导通1


导通电阻2


界面


封装

MQFN3.2×4.2-16
