​XCL209系列线圈一体型DC/DC转换器TOREX

发布时间：2023-02-17 16:44:42     浏览：1468

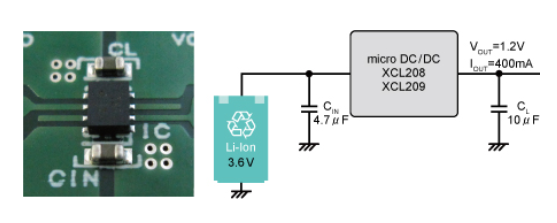

TOREX的XCL209系列电源模块是款超小型(2.5mmx2.15mm,h=1.05mm)降压DC/DC变换器，将线圈和控制IC集成于一体。仅增加两个外部陶瓷电容就能够提供400mA的最大负载电流。由于内嵌线圈使电路简洁明了，电路接线和工作故障导致的噪音被调节在最低程度。

XCL209系列电源模块工作电压范围为1.8V(2.0V)~6.0V，可以为碱性电池(2pcs)或交流适配器(5V)供电。输出电压可以从内固定(0.8V~4.0V)产品和外固定产品中选择。XCL209系列电源模块在从轻负载到高负载的整个负载范围之内都能做到低纹波和高效率，并且能够延长电池工作时间。

此外，XCL209系列电源模块还具备软启动、CL自动放电功能，从CE管脚输入低电平信号能够让IC进入到待机模式。


特征

输入电压：1.8V～6.0V(TypeF)，2.0V～6.0V(TypeA/B)

输出电流：0.8V～4.0V(±2.0%)(Fixed)

高转换效率：90%(VIN=4.2V,VOUT=3.3V)

输出电流：400mA

工作频率：3.0MHz(±15%)

CE性能：高电平合理有效，带软启动，CL自动放电

短路保护：电流限制回路(定电流+闩锁)

制动方式：PWM稳固调节

环境温度:-40℃～+85℃

TOREX半导体主要提供COMS、传感器、二极管等元器件，产品以小体积、性能卓越而著名。

深圳市立维创展科技有限公司，优势分销TOREX电源器件，大量现货库存，欢迎合作。

详情了解TOREX请点击：http://www.leadwaytk.com/brand/62.html
