​XCL208系列线圈一体型DC/DC转换器TOREX

发布时间：2023-02-03 16:48:12     浏览：1507

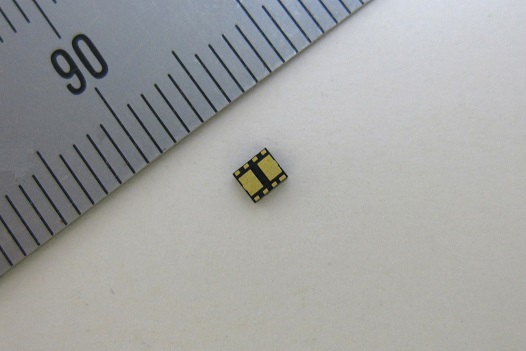

TOREX的XCL208系列是集线圈和控制IC于一体的超小型(2.5mm×2.15mm,h=1.05mm)降压DC/DC转换器。需要在外部添加2个陶瓷电容就能提供最高400个mA输出电流。

XCL208系列线圈一体型DC/DC考虑到内嵌线圈，转换器使控制电路简洁明了，将电路走线导致的噪音和工作常见故障降至最低。工作电压范围为1.8V(2.0V)～6.0V，可使用碱性电池(2)或AC适配器(5)V)提供功率电源使用目的性。XCL208系列线圈一体型DC/DC转换器可以通过内部稳固(0).8V～4.0V)输出电压选择通过产品与外部安装产品上。因为XCL208系列具备稳固频率，可控制输出纹波。

此外，还有软启动，CL自动放电性能，从CE管脚输入低电平信号，使IC处在待机模式。


特征

输入电压：1.8V～6.0V(TypeF)，2.0V～6.0V(TypeA/B)

输出电流：0.8V～4.0V(±2.0%)(Fixed)

高转化效率：90%(VIN=4.2V,VOUT=3.3V)

输出电流：400mA

工作频率：3.0MHz(±15%)

CE性能：高电平合理有效，带软启动，CL自动放电

短路保护：电流限制回路(定电流+闩锁)

制动方式：PWM稳固控制

温度范围:-40℃～+85℃

TOREX半导体主要提供COMS、传感器、二极管等元器件，产品以小体积、性能卓越而著名。

深圳市立维创展科技有限公司，优势分销TOREX电源器件，大量现货库存，欢迎合作。

详情了解TOREX请点击：http://www.leadwaytk.com/brand/62.html
