XCL207系列600mA 线圈一体型DC/DC转换器TOREX

发布时间：2023-01-09 16:48:17 浏览：1325

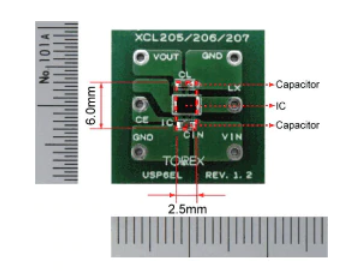

TOREX的XCL207系列线圈和控制IC超小型(2.5mm×2.0mm,h=1.0mm)降压DC/DC转换器。最高负荷电流600mA的电源。

XCL207系列线圈一体型DC/DC转换器额定电压为2.0V～6.0V之间。输出电压在0.8～4.0V在0的范围之内.05V间距设置。控制IC在工作频率3中作业MHz，内嵌0.42ΩPch驱动晶体管和0.52ΩNch晶体管电源开关同步整流模式。高速度响应、低纹波、高效率能够在从轻负载到高负载的整体负载范围之内完成。

XCL207系列线圈一体型DC/DC待机时，转换器暂停整体电源电路，将损耗电流控制在1.0μA以下。另外，内嵌UVLO(UnderVoltageLockOut)输入电压为1.4V以下是内部驱动晶体管的强制性暂停。XCL207B(F,G)系列具备高速度软启动性能.25ms(TYP.)启动时间。XCL207B(C,F,G)系列利用CL待机时接通放电性能LX-VSS内部电源开关根据内部阻抗使负载电容CL电荷放电。因此，输出电压能够高速度跳转放电性能VSS脉冲信号。
