​CHA7060-QAB高功率放大器UMS

发布时间：2022-12-14 16:43:39     浏览：1107

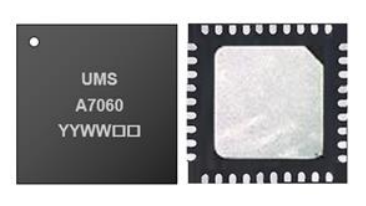

UMS的CHA7060-QAB是款两级单片GaN高功率放大器，在6-9GHz带宽内高达12瓦输出功率。

CHA7060-QAB提供具备30dB增益值的高线性度稳定性和33dB@34dBm均值Pout的EVM（56MHz调配带宽，4QAM）。

CHA7060-QAB根据GaN技术应用；碳化硅上的150nm氮化镓（SiC上的AlGaN/GaN）。

CHA7060-QAB是种低成本塑胶封装，致力于点对点无线通信应用需求设计。选用满足RoHS标准化的SMD封装。


主要特征

射频带宽：5.6-5.5GHZ

增益值：30db

Psat:41dbm（@5db增益值补偿）

EVM:-33db034dbm均值磅

PAE:40%@41dbm均值磅

低AM/AM和AM/PM

直流电偏压：Vd=20伏oldg=420MA

38根导线OFN6x6mm//MSL3

56MHZ调配带宽.4QAM

UMS微波作为欧洲毫米波芯片的代表品牌，在德国和法国设置有产业基地。UMS在全球范围内高端应用市场占有无可替代的地位。UMS提供基于ASIC或目录产品的综合报价，主要基于公司内部的III-V技术，并提供全面的合同服务，使客户可以直接创建自己的产品解决方案。从直流电到100GHz的UMS目录产品均基于GaAs、Gan、SiGe技术，包括高达200W的功率放大器、混合信号功能、超低噪声放大器和完整的收发器系统。UMS产品以模具形式提供，但一般以多芯片模块的形式封装。

深圳市立维创展科技有限公司是UMS的代理商，专业为无线通信工程、航天基站、国防、汽车、ism等行业提供高可靠性射频微波毫米波器件及集成电路。UMS产品采用QFN和模具包装，交货期短，价格优势独特。我们为一些型号提供高质量的UMS产品库存。欢迎咨询。

详情了解UMS请点击：http://www.leadwaytk.com/brand/36.html
