​XCL202线圈一体型DC/DC转换器TOREX

发布时间：2022-11-23 16:51:09     浏览：1215

TOREX的XCL202系列是种超小型(2.5mm×2.0mm,h=1.0mm)降低电压DC/DC转换器，集成化线圈和控制IC。仅需另加两个陶瓷电容，就可以生成400mA电源的最大负荷电流。

XCL202系列转换器的输出功率在2.0V~6.0V之间。输出电流需在0.8V至4.0V的范围之内按0.05V的间距设置。控制IC工作在1.2MHz的工作频率，内嵌0.42ΩPch驱动晶体管和0.52ΩNch开关晶体管实施同步整流。XCL202系列转换器提供高速度响应，低纹波和高效率整体负荷范围从宽到高负载。让整体电源电路保持待机模式，使损耗电流控制在1.0μA以下。除此之外，XCL202系列转换器具备内嵌的UVLO(UnderVoltageLockOut)性能，当输入电压少于1.4V时，它还会强制内部驱动晶体管停止运行。

XCL202系列转换器具备高至0.25ms(TYP.)运行时间的高速软启动性能。XCL202系列转换器在待机时使用CL的电流性能，接入LX-VSS之间的结构开关，通过内部阻抗电流负载电容CL的电荷。有了这些电流性能，输出电流能够在高速下载入到VSS水平。

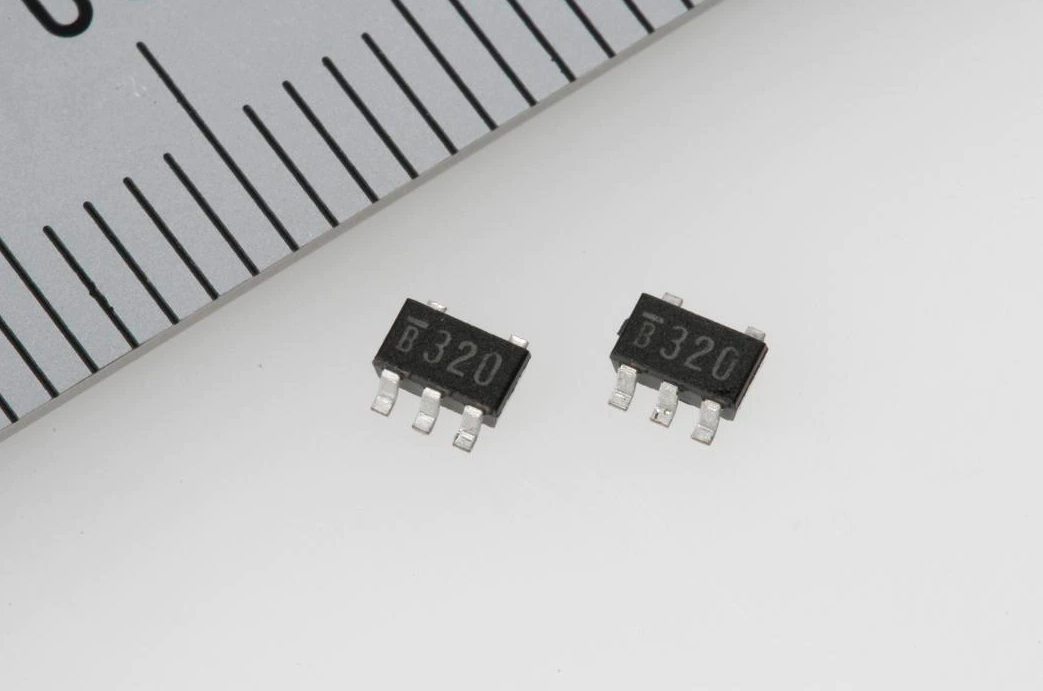

TOREX (5).png

特征

输入电压范围：2.0V～6.0V

输出电流范围：0.8V～4.0V(精密度±2.0%)

高转换效率(VOUT=1.8V)：92%(VIN=4.2V,VOUT=3.3V)

输出电流：400mA

输出功率：1.2MHz(±15%)

最高pwm占空比：100%

输出电容：陶瓷电容

过流保护：内嵌限制电流性能(定电流+闩锁)

工作模式:PWM固定制御

CE性能:高速度带软启动,CL智能化电流

TOREX半导体主要提供COMS、传感器、二极管等元器件，产品以小体积、性能卓越而著名。

深圳市立维创展科技有限公司，优势分销TOREX电源器件，大量现货库存，欢迎合作。

详情了解TOREX请点击：http://www.leadwaytk.com/brand/62.html
