AM186242MD-3H功率放大器模块AMCOM

发布时间：2022-06-27 16:39:48     浏览：818

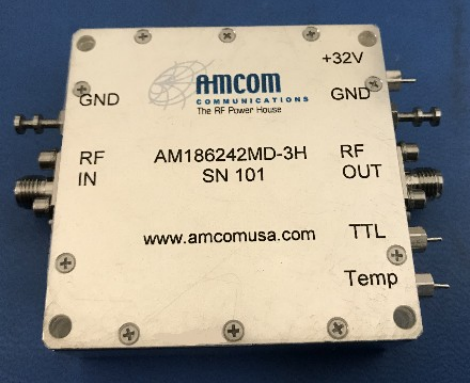

AMCOM的AM186242MD-3H是种宽带GaN功率放大器模块，致力于通用型应用而设计构思。AM186242MD-3H的输出功率为1.8GHz至6.2GHz，通常情况下提供15瓦（42dBm）的连续波输出功率和32dB的小信号增益值。AM186242MD-3H功率放大器模块有4个螺丝槽，适用于组装到散热器上。AM186242MD-3H功率放大器模块结构紧凑，重量较轻，为2.2英寸（长）x2.2英寸（宽）x0.65英寸（高）。


特性

带宽从1.8到6.2GHz；

Psat42dBm，增益值32dB；

输入/输出搭配到50欧姆；

TTL操控；

温度检测器；

温度>95°C时热停机；

应用

雷达探测；

固定微波回程；

设备和检测；

国防军事和航空航天；

深圳市立维创展科技是AMCOM经销商，专业提供AMCOM产品系列包括：射频晶体管、MMIC功率放大器、混合放大器模块、宽带放大器、高功率放大器模块、带RF和DC连接器的高功率放大器模块和低噪声放大器，功率放大器，开关，衰减器，移相器以及上/下边变频器的定制等，产品原装进口，质量保证，欢迎咨询。

详情了解AMCOM可点击：http://www.leadwaytk.com/brand/1.html



Model

Fmin (GHz)

Fmax (GHz)

Gain (dB)

Pout (dBm)

Bias (V)

RF in & RF out

Size(in)

ECCN

AM186242MD-3H

1.8

6.2

32

42

32

SMA

2.2 x 2.2 x 0.65

EAR99
