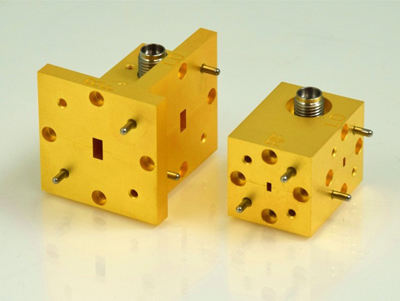

RF-Labs平衡混合器 (MXP)
发布时间：2022-06-09 16:57:48 浏览：1221
RF-Labs的MXP系列平衡混频器是性能卓越宽带混频器，规格尺寸非常紧凑。它们在很宽的中频和本地振荡器频率范围内提供低转换损耗和低噪声系数。RF-Labs的MXP系列平衡混频器在7个波导频率段中覆盖26.5至140GHz的频率。LO灵活性（扫频LO）和超宽带中频均可完成。
RF-Labs的MXP系列单平衡混频器采用砷化镓肖特基势垒二极管，可在相比较低的本振功率下作业，通常为13至15DBM。该型号可依据用户的规格定制化。可以提供在较高或较低波导频带中采用Lo输入波导的特殊设计。RF-Labs平衡混频器（MXP）外部波导滤波器、Lo抑制滤波器和紧凑型的90º波导扭转允许用户修改混频器波导方向（Lo、RF或两者），而无需占据过多额外空间。这些混频器提供能够拆卸的低噪声中频放大器作为选择。
当只有有限的本地振荡器功率（0至+3dBm）可以使用时，建议采用DC biasable系列MB1混频器。RF-Labs还为分数Lo频率（MSH系列）提供谐波混频器。
性能和优势
■低转换损耗和噪声系数
■13dBm低驱动功率
■提供匹配的中频放大器和LO
■精巧耐用的封装
应用
■雷达和辐射检测
■电子战/电子情报
■网络通信
■检测设备
深圳市立维创展科技是RF-Labs的经销商，保证RF-Labs的性能卓越的高频率微波电缆线和同轴被动元器件，立维创展专注于服务军工行业、航天航空、rf射频卫星通信、移动通信基站、卫星通讯、雷达探测等行业领域。技术专业为国内军工行业单位、科学研究院校、通讯设备制造商保证进口rf射频微波/毫米波电子元器件、军用连接器。
详情了解RF-Labs产品请点击：http://www.leadwaytk.com/brand/32.html
|
|
| RF | Local Oscillator | IF | Conversion Loss (dB) (typ) |
Model Number | Outline | STEP File | Freq. Range (GHz) | WG Band | Freq. Range (GHz) | WG Band | Freq. Range (GHz) | Connector | IF=1 GHz, LO=13 dBm | Fixed LO, LO=13 dBm |
MXP-28 | MXP-28 | 28 | 26.5-40 | WR-28 | 26.5-40 | WR-28 | 0.1-13.5 | SMA | 7 dB, RF=28-38 | 8.3 dB, see plot |
MXP-22 | MXP-22 | 22 | 33-50 | WR-22 | 33-50 | WR-22 | 0.1-17 | 2.92 mm | 6.5 dB, RF=34-50 | 8.3 dB, see plot |
MXP-19 | MXP-19 | 19 | 40-60 | WR-19 | 40-60 | WR-19 | 0.1-20 | 2.92 mm | 6.2 dB, RF=42-60 | 9 dB, see plot |
MXP-15 | MXP-15 | 15 | 50-75 | WR-15 | 50-75 | WR-15 | 0.1-25 | 2.92 mm | 6.5 dB, RF=50-71 | 11 dB, see plot |
MXP-15 * | MXP-15L | 15L | 50-75 | WR-15 | 40-50 | WR-15 | 0.1-25 | 2.92 mm | NA | 10 dB, see plot |
MXP-12 | MXP-12 | 12 | 60-90 | WR-12 | 60-90 | WR-12 | 0.1-30 | 2.92 mm | 6.5 dB, RF=62-90 | 9.5 dB, see plot |
MXP-10 | MXP-10 | 10 | 75-110 | WR-10 | 75-110 | WR-10 | 0.1-35 | 2.92 mm | 6.5 dB, RF=75-108 | 9 dB, see plot |
MXP-08 | MXP-08 | 08 | 90-140 | WR-08 | 90-140** | WR-08 | 0.1-40 | 2.92 mm | 7 dB, RF=95-100 |
|
