ARRA宽带移相器：DC-2 GHz

发布时间：2022-06-07 16:47:17     浏览：1302

ARRA的3428系列宽带移相器在微波射频频谱的中低端提供了提高的相变性能。尽管过程较长，但仍保证低插入损耗和低VSWR。相位变换由非平移驱动旋钮调节。ARRA的3428系列宽带移相器校正的5位读数保障高分辨率和参考标识。相位布置的重复性和稳定性始于精密设计方案和生产制造。


一般规格

频率范围：DC-2.0GHz

VSWR（最大）：1.3至1GHz，最大1.5至2GHz

插入损耗：0.5dB至1GHz，0.75dB至2GHz

射频功率：100瓦平均5kW峰值

连接器：SMA母头规范

调节：1/4"非平移

材质：主体-铝，连接器-不锈钢板

组装规定：4个通孔

表面处理：用作MIL-C-22750的ARRA Blue

深圳市立维创展科技有限公司，授权代理销售ARRA产品，欢迎客户咨询。

详情了解ARRA请点击：http://www.leadwaytk.com/brand/48.html



频率范围
(GHz)

插入延迟
（大约）nsec

最小相位
调整

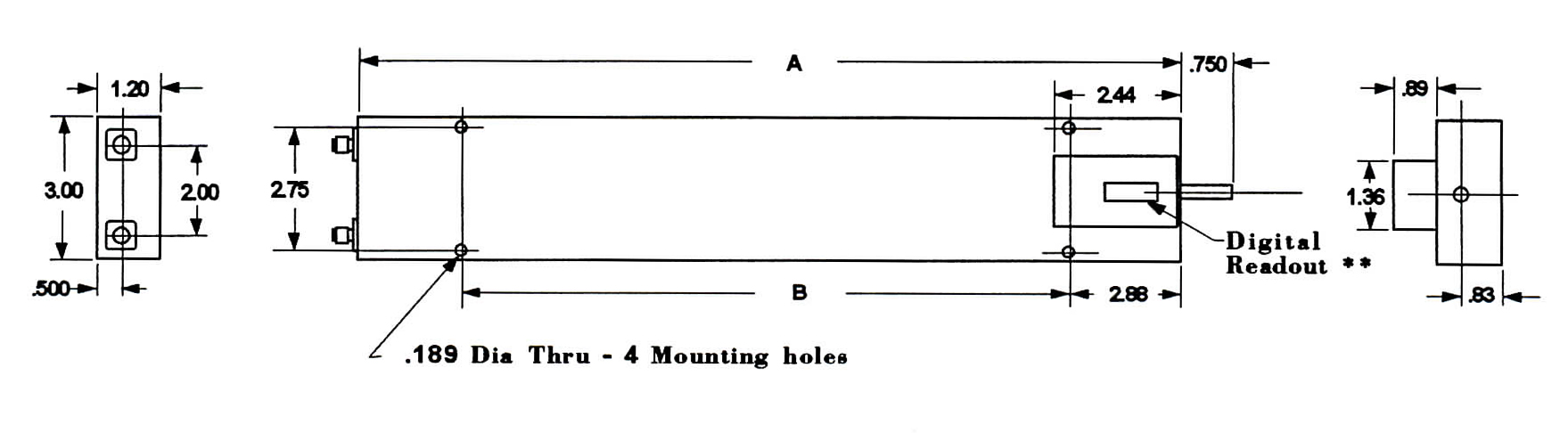

尺寸 - 英寸

Form Factor

型号

A

B

DC-2.0

3.6 min
4.6 max

360°/GHz

24.27

18.52

0-2015

3428A

DC-2.0

1.8 min
2.8 min

360°/GHz

15.27

9.52

0-3030

3428B
