MUN3CAD01-SB评估板

发布时间：2022-05-20 17:06:53     浏览：1262

评估板应用于MUN3CAD01-SB，高效DC/DC电源模块。评估板在2.5V和5.5V输入电压范围内的负载电流高至1.2A时产生+1.8V输出电压。MUN3CAD01-SB可以调节输出设置电阻器R3至R8，以评估不一样的输出电压。MUN3CAD01-SB开关频率为3.0MHz，采用所提供的模块可实现高至90%的效率。



电气规格：

Parameters

Symbol

Value

Unit

Input Voltage Range

VIN

2.5~5.5

V

EN Voltage Range

EN

1.5~5.5

V

Output Voltage

VOUT

1.8

V

Output Current

IOUT

1.2

A

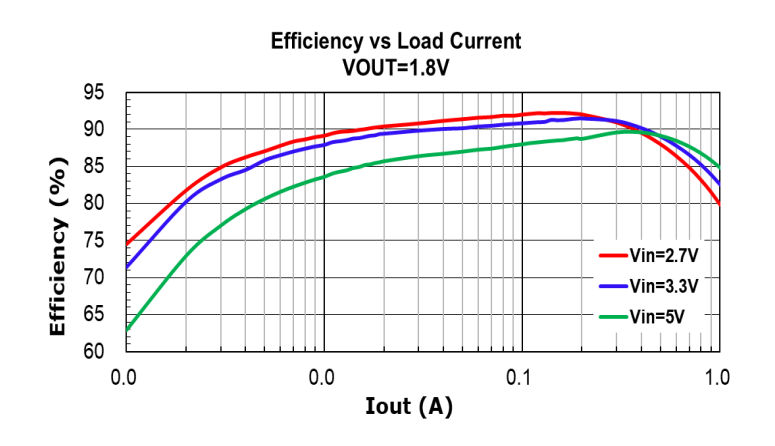

效率：


MUN3CAD01-SB评估板的输出电压预设为1.8V。

输出电压VOUT可通过改变R1和R2进行编程。使用计算新值

公式：


深圳市立维创展科技授权代理Cyntec全线产品，致力为客户提供高品质、高质量、价格公正的电源模块产品。产品原装原厂，质量保证，并为中国大陆市场提供技术支持，欢迎咨询。

详情了解MUN3CAD01-SB请点击：http://www.leadwaytk.com/product/2993.html

上一篇: AC-DC电源模块_AC-DC转换器——PICO电源模块

下一篇: LINEAR开关稳压器SEPIC转换器

推荐资讯

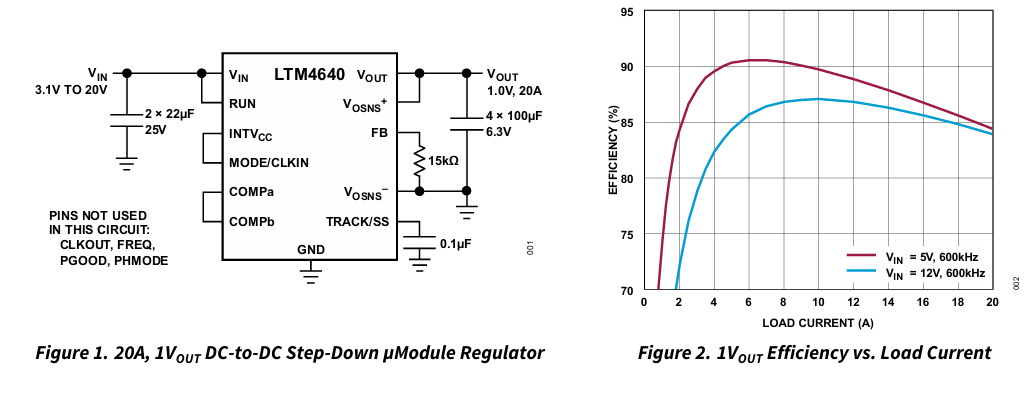

  • ​LTM4640 20VIN，20A降压直流到直流µ模块稳压器
