ATM Microwave波导同轴直角适配器（SMA、K 型和 2.4 毫米）
发布时间：2022-05-19 17:01:44 浏览：1154
适配器属于接口转换器，接受硬件设备或电子器件接口与其它硬件设备或电子器件接口相连。在网络设备中，适配器通常内放置可插进主板上插槽的卡中卡中的适配信息与处理器和适配器适用的设备间实现互换。

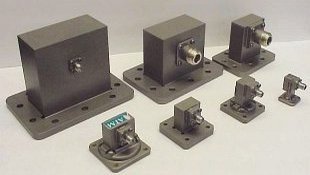

ATM Microwave生产制造波导到同轴直角适配器，包含矩形波导和双脊波导的整个频率范围，提供多种类法兰和同轴连接器类型和设备。
波导同轴直角适配器特征
全波导频率范围
提供多种类法兰类型
其他连接器，如SMA(M)、N型(M)、SC、TNC和7/16均可使用。
深圳市立维创展科技有限公司，持续ATM microwave代理渠道，为中国客户提供技术支持。
详情了解ATM Microwave请点击：http://www.leadwaytk.com/brand/53.html
WG Size | Freq. (GHz) | *Model No. | Coax
Connector | VSWR
(Max.) | Power
CW
(Watts) | Peak
Power
(kW) | I.L.
(Max.) |
WR650 | 1.12 - 1.70 | 650-251A-2 | SMA-(f) | 1.25 | 50 | 3 | 0.12 |
WR430 | 1.70 - 2.60 | 430-251A-2 | SMA-(f) | 1.25 | 50 | 3 | 0.13 |
WR340 | 2.20 - 3.30 | 340-251A-2 | SMA-(f) | 1.25 | 50 | 3 | 0.14 |
WR284 | 2.60 - 3.95 | 284-251A-6 | SMA-(f) | 1.25 | 50 | 3 | 0.15 |
WR229 | 3.30 - 4.90 | 229-251B-2 | SMA-(f) | 1.25 | 50 | 3 | 0.16 |
WR187 | 3.95 - 5.85 | 187-251A-6 | SMA-(f) | 1.25 | 50 | 3 | 0.17 |
WR159 | 4.90 - 7.05 | 159-251B-2 | SMA-(f) | 1.25 | 50 | 3 | 0.18 |
WR137 | 5.85 - 8.20 | 137-251B-2 | SMA-(f) | 1.25 | 50 | 3 | 0.20 |
WR112 | 7.05 - 10.0 | 112-251B-6 | SMA-(f) | 1.25 | 50 | 3 | 0.21 |
WR102 | 7.00 - 11.0 | 102-251A-6 | SMA-(f) | 1.25 | 50 | 3 | 0.22 |
WR90 | 8.20 - 12.4 | 90-251A-6 | SMA-(f) | 1.25 | 50 | 3 | 0.23 |
WR75 | 10.0 - 15.0 | 75-251A-6 | SMA-(f) | 1.25 | 50 | 3 | 0.25 |
WR62 | 12.4 - 18.0 | 62-251A-6 | SMA-(f) | 1.25 | 50 | 3 | 0.27 |
WR51 | 15.0 - 22.0 | 51-251B-6 | SMA-(f) | 1.25 | 50 | 3 | 0.29 |
WR51 | 15.0 - 22.0 | 51-252.4A-6 | 2.4mm-(f) | 1.35 |
|
|
|
WR42 | 18.0 - 26.5 | 42-25KA-6 | Type K-(f) | 1.25 | 50 | 3 | 0.50 |
WR42 | 18.0 - 26.5 | 42-251ZA-6 | SMA-(f) | 1.25 | 50 | 3 | 0.50 |
WR34 | 22.0 - 33.0 | 34-25KB-6 | Type-K (f) (2.9mm) | 1.25 | 10 | 3 | 0.35 |
WR34 | 22.0 - 33.0 | 34-252.4A-6 | 2.4mm-(f) | 1.35 |
|
|
|
WR28 | 26.5 - 40.0 | 28-25KZA-6 | Type-K (f) (2.9mm) | 1.25 | 10 | 3 | 0.39 |
WR28 | 26.5 - 40.0 | 28-252.4A-6 | 2.4mm-(f) | 1.35 |
|
|
|
WR22 | 33.0 - 40.0 | 22-25KA-6 | Type-K (f) (2.9mm) | 1.35 | 10 | 3 | 0.41 |
WR22 | 33.0 - 50.0 | 22-252.4A-6 | 2.4mm-(f) | 1.35 | 10 | 3 | 0.41 |
WR19 | 40.0 - 60.0 | 19-252.4A-6 | 2.4mm-(f) | 1.35 |
|
|
|
