ATM Microwave精密低驻波比全频带直角适配器

发布时间：2022-04-18 16:53:58     浏览：728

ATM Microwave生产制造波导同轴直角适配器包含矩形波导和双脊波导的整体频率范围，提供各种法兰和同轴连接器的类型和配置。

ATM Microwave提供标准的全频段规格型号和精度低VSWR规格型号，带SMA、N型、K型、2.4mm、2.9mm、TNC、SC和7/16"连接器。

ATM Microwave精密低驻波比全频带直角适配器是最普遍的规格尺寸、材质和法兰订购器件。ATM Microwave通过采用模型代码系统，可以轻松满足客户的使用需求。ATM Microwave所有的精密低驻波比全频带直角适配器的数据20°C在海平面下给出。

由于损失和设置极低，WG难以检测到同轴适配器的理论插入损耗。采用最大IL数据基于连接器、波导和反射导致的理论损失，这些都是在最高频率下获取的最大值。

深圳市立维创展科技有限公司，持续ATM microwave代理渠道，为中国客户提供技术支持。

详情了解ATM Microwave请点击：http://www.leadwaytk.com/brand/53.html

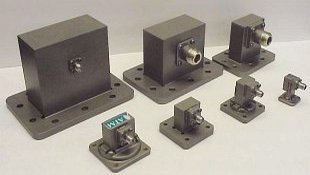

ATM Microwave.jpg

精密低驻波比全频带直角适配器
波导同轴（SMA、TYPE-K和 2.4 mm）


工作组尺寸

频率(GHz)

型号

同轴
连接器

驻波比
（最大值）

功率CW
（W）

峰值功率
(kW)

IL
（Max）

WR284

2.60 - 3.95

284-251PrA-6

SMA-(F)

1.15

50

3

0.15

WR229

3.30 - 4.90

229-251PrB-2

SMA-(F)

1.15

50

3

0.16

WR187

3.95 - 5.85

187-251PrA-6

SMA-(F)

1.15

50

3

0.17

WR159

4.90 - 7.05

159-251PrB-2

SMA-(F)

1.15

50

3

0.18

WR137

5.85 - 8.20

137-251PrB-2

SMA-(F)

1.15

50

3

0.20

WR112

7.05 - 10.0

112-251PrB-6

SMA-(F)

1.15

50

3

0.21

WR102

7.00 - 11.0

102-251PrA-6

SMA-(F)

1.15

50

3

0.22

WR90

8.20 - 12.4

90-251PrA-6

SMA-(F)

1.15

50

3

0.23

WR75

10.0 - 15.0

75-251PrA-6

SMA-(F)

1.15

50

3

0.25

WR62

12.4 - 18.0

62-251PrA-6

SMA-(F)

1.15

50

3

0.27

WR51

15.0 - 22.0

51-251PrB-6

SMA-(F)

1.15

50

3

0.29

WR42

18.0 - 26.5

42-25KPrA-6

TTYPE-K -(F)

1.15

50

3

0.50

WR34

22.0 - 33.0

34-25KPrB-6

TYPE-K（F）（2.9 mm）

1.15

10

3

0.35

WR28

26.5 - 40.0

28-25KPrA-6

TYPE-K（F）（2.9 mm）

1.15

10

3

0.39
