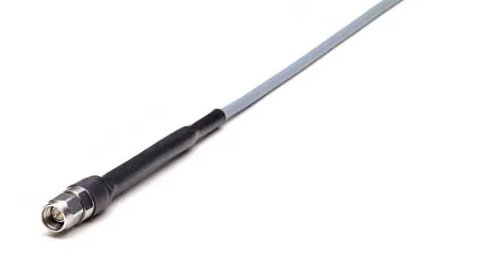

MegaPhase高达 40 GHz 的芯片组测试和测量电缆

发布时间：2022-04-14 17:00:41     浏览：812

MegaPhase线缆ChipSet测试和测量电缆组件为测试环境提供了个较小尺寸的解决方案，包括高密度夹具板和其它板载连接。MegaPhase线缆ChipSet测试和测量电缆组件的最高频率为40GHz，具备更强的灵活性、低插入损耗和低电容，并可实现低损耗功率数据传输。

MegaPhase线缆ChipSet测试和测量电缆组件是适用于光DUT和夹具板测试的测试电缆。


特征：

三重屏蔽

低损耗

灵活性

轻量级DUT的理想选择

小尺寸

高精密连接器

电气数据

最高频率：40GHz

阻抗：50Ω标称值

传输速率：75.5%标称值

延时：1.35纳秒/英尺（4.43纳秒/米）

屏蔽效能：-90dB（仅限电缆）

介质承受电压：60Hz时为5kV

电容：26.7pF/ft（87.6pF/m）

机械数据

制成品外径：0.126英寸（0.32cm）

静态弯曲半径：0.6英寸（1.524cm）

重量：0.02磅/英尺（0.024千克/米）

工作温度范围：-67至392华氏度（-55至200℃）

深圳市立维创展科技授权代理销售MegaPhase产品，主要提供MegaPhase产品的稳相电缆和电缆组件，并提供售后支持服务，欢迎咨询。

详情了解MegaPhase微波电缆请点击：http://www.leadwaytk.com/brand/40.html
