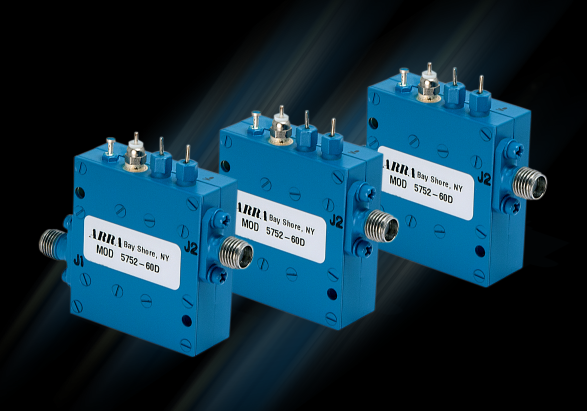

ARRA压控调制器

发布时间：2022-04-06 16:48:17     浏览：1212

ARRA压控调制器是电压控制的衰减器或调解器。整合混合线性化器每伏10dB控制作用。ARRA压控调制器展现低插入损耗，在全部设定下不反射。

一般规格

工作频率范围： 1.0-18.0GHz

衰减范围： 0-60dB

微波射频功率：+20dBm，+30dBmSurvival

上升和下降时间：1.5usec I50ns

开关电源：±12伏，100mA

控制电压：0-6伏

连接器：SMA Female

材质：适用于MIL-C-39012

ARRA擅长于同轴和波导接口产品，ARRA产品线包含：衰减器、直流隔置、耦合器、功分器、合路器、移相器、开关等。ARRA产品标准符合MIL-Q-9858A和MIL-I-45208,并满足NASA和航天标准。

深圳市立维创展科技有限公司，授权代理销售ARRA产品，欢迎客户咨询。

详情了解ARRA请点击：http://www.leadwaytk.com/brand/48.html


压控衰减器/调制器

频率范围
(GHz)

插入
损耗 (dB)

驻波比
（最大值）

衰减与频率
(±dB)

Outline



型号

1.0-2.0

1.6

1.5

0.3-1.6

1

3752-60D

2.0-4.0

1.8

1.5

0.3-1.6

2

4752-60D

2.5-5.0

2

1.6

0.3-1.6

2

4-5752-60D

4.0-8.0

2.4

1.7

0.3-1.6

3

5752-60D

5.0-10.0

2.6

1.7

0.5-1.6

3

5-6752-60D

6.0-12.0

2.7

1.8

0.7-1.6

3

6752-60D

8.0-18.0

2.7 *

2.0

0.7-1.6

4

6-9752-60D

* 最大插入损耗为 16 GHz。16 至 18 GHz 的最大损耗为 3.7 dB。
