ATM Microwave精密 SMA End launch 适配器
发布时间：2022-03-09 16:53:17 浏览：894
ATM Microwave生产制造精密末端发射波导到同轴适配器，包含矩形波导的整体频率范围。提供各种各样法兰类型和同轴连接器配置。

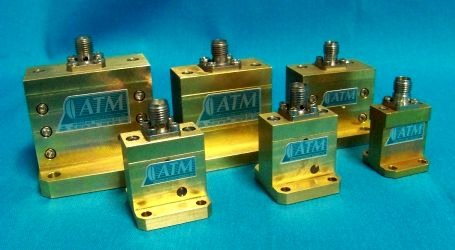

精密波导同轴末端发射适配器-SMA
全波导频率范围；
提供各种各样法兰类型；
一般规格-精密尾端发射适配器
电气
VSWR： 1.15Max；
RF连接器： 2.9mm（K型）母头，SMA母头；
机械
主体：铝/铜黄铜；
法兰：提供多种类型；
连接器：不锈钢板；
工作温度： -40ºC至+165ºC；
表层处理：黄铜/铜：独具特色的耐腐蚀316不锈钢板环氧树脂涂层IAWMIL-F-14072。铝：化学式薄膜IAWMIL-DTL-5541；
ATM Microwave是美国老牌的微波元件生产商。主要产品为同轴和波导器件产品，功能覆盖适配器、衰减器、耦合器、移相器、终端负载，以及Ka波段卫星器件系列，产品符合空间应用标准和认证。
深圳市立维创展科技有限公司，持续ATM microwave代理渠道，为中国客户提供技术支持。
详情了解ATM Microwave请点击：http://www.leadwaytk.com/brand/53.html
工作组尺寸 | 频率(GHz) | SMA
型号* | 连接器 | 驻波比 | 功率
CW
（W） | 峰值
功率
(kW) |
WR430 | 1.70 - 2.60 | 430-201PrA-2 | SMA Female | 1.15 | 100 | 3 |
WR340 | 2.20 - 3.30 | 340-201PrA-2 | SMA Female | 1.15 | 100 | 3 |
WR284 | 2.60 - 3.95 | 284-201PrA-6 | SMA Female | 1.15 | 100 | 3 |
WR229 | 3.30 - 4.90 | 229-201PrB-2 | SMA Female | 1.15 | 100 | 3 |
WR187 | 3.95 - 5.85 | 187-201PrA-6 | SMA Female | 1.15 | 100 | 3 |
WR159 | 4.90 - 7.05 | 159-201PrB-2 | SMA Female | 1.15 | 100 | 3 |
WR137 | 5.85 - 8.20 | 137-201PrB-2 | SMA Female | 1.15 | 100 | 3 |
WR112 | 7.05 - 10.0 | 112-201PrB-6 | SMA Female | 1.15 | 100 | 3 |
WR102 | 7.00 - 11.0 | 102-201PrA-6 | SMA Female | 1.15 | 100 | 3 |
WR90 | 8.20 - 12.4 | 90-201PrA-6 | SMA Female | 1.15 | 100 | 3 |
WR75 | 10.0 - 15.0 | 75-201PrB-6 | SMA Female | 1.15 | 100 | 3 |
WR62 | 12.4 - 18.0 | 62-201PrB-6 | SMA Female | 1.15 | 100 | 3 |
WR51 | 15.0 - 22.0 | 51-201PrB-6 | SMA Female | 1.15 | 100 | 3 |
WR42 | 18.0 - 26.5 | 42-201PrB-6 | SMA Female | 1.15 | 50 | 3 |
WR34 | 22.0 - 33.0 | 34-20KPrB-6 | K Female | 1.15 | 35 | 1 |
WR28 | 26.5 - 40.0 | 28-20KPrA-6 | K Female | 1.15 | 35 | 1 |
