Teledyne E2V高速ADC芯片EV10AS150A

发布时间：2022-02-28 17:02:14     浏览：1544

EV10AS150A综合10位2.5Gsps全双极性模数转换器芯片驱动具备可选择使用比(1:2)或(1:4)的全双极性DMUX芯片。TeledyneE2V高速ADC芯片的5GHz高中频范围允许全功率输入带宽（L_波段或S_直接信息化高至1波段GHz宽带信号。EV10AS150A的特点7。针对靠近ADC满标度（–1dBFS）整体第一奈奎斯特区的大信号是2.5Gsps有效位和靠近–58dBFS杂散电平，及其在第二奈奎斯特区内–6dBFS的8.1位ENOB杂散电平。

1:4解复用数字输出LVDS逻辑兼容，与标准规定易于FPGA或SPS接口。EV10AS150A以DMUX1:4的最高2.5Gsps1:2运作DMUX的最高2.0Gsps运作（1:2DMUX速度限制主要依赖于2×1Gsps外部数据流互换作用和可用性FPGA）。

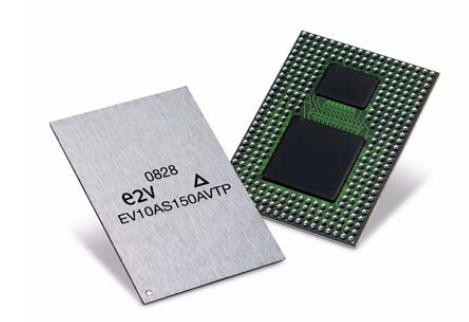

EV10AS150A ADC DMUX结合设备封装25×35mm加强球栅阵列EBGA317中该封装基于多层结构，允许设计低阻抗连续接地保护和开关电源平面，并设计50Ω阻抗线(100Ω差分阻抗)。封装有和FR4应用领域板一致的热膨胀系数（TCE），因此，在上传重复热循环时具备优异的长期可靠性。


特征

•ADC10位分辨率

•高至2.5Gsps的采样频率

•可选择1:4或1:2解复用数字LVDS输出

•真正的单核构架（无需校准）

•可根据3线串行接口完成外部交叠

–增益调节

–偏移调节

–采样延迟调节

•满标度模拟输入电压范围500mVpp

•100Ω差分模拟输入和时钟输入

•差分数字输出，LVDS逻辑兼容性

•低延迟管线延迟

•输出数据注册的测试模式（BIST）

•开关电源：5.0V、3.3V、2.5V

•电源管理（小睡、睡眠模式）

•EBGA317（增强型球栅阵列）部件

应用领域

•直接宽带射频下变频

•宽带通信接收器

•高速仪器设备

•高速数据管理系统

深圳立维创展科技是Teledyne E2V的经销商，主要供给Teledyne E2V数模转换器和半导体，Teledyne E2V的应用领域包括通信、自动化、发现、医疗、环保等。价格优势，欢迎咨询。

详情了解Teledyne E2V请点击：http://www.leadwaytk.com/brand/26.html
