Teledyne E2V高速ADC芯片EV10AS150B

发布时间：2022-02-15 17:11:54     浏览：1438

Teledyne E2V高速ADC芯片EV10AS150B结合了个10位2.6Gsps全双极性模数转换器芯片，驱动一个具备可选择解复用比（1:2）或（1:4）的全双极性DMUX芯片。ADC的5GHz全功率输入带宽准许在高中频范围（L_波段或S_波段）直接数字化高至1GHz的宽带信号。

TeledyneE2V高速ADC芯片EV10AS150B 1:4解复用数字输出与LVDS逻辑兼容，可轻易与标准规定FPGA或DSP接口。EV10AS150B的DMUX比为1:4时最高可达2.6Gsps，DMUX比为1:2时最高可达2.0Gsps（DMUX比为1:2时的速度限制关键取决于2×1Gsps的外界数据流交换性能和可用FPGA）。

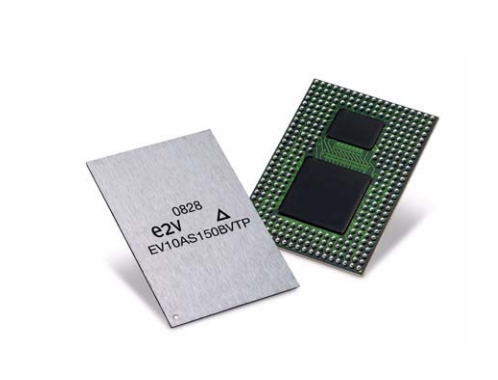

TeledyneE2V高速ADC芯片EV10AS150BADC+DMUX组合装置封装在25×35mm加强型球栅阵列EBGA317中。该封装基于多层，准许设计低阻抗持续接地和电源模块平面，及其设计50Ω控制阻抗线（100Ω差分阻抗）。该封装具备与FR4应用领域板相似的热膨胀系数（TCE），因此在重复热循环中具备优质的长期安全可靠性。


特征

•ADC10位分辨率；

•高至2.6Gsps的采样率；

•可选择1:4或1:2解复用数字LVDS输出；

•真正的单核架构（无需校准）；

•可根据3线串行接口进行外界交叠

–增益调节

–偏移调节

–采样延迟调节

•满标度模拟输入电压范围500mVpp；

•100Ω差分模拟输入和时钟输入；

•差分数字输出，LVDS逻辑兼容性；

•低延迟管道延迟；

•输出数据记录的测试模式（BIST）；

•电源管理（休眠、睡眠模式）；

•EBGA317（加强型球栅阵列）部件；

应用领域

•直接宽带射频下变频；

•宽带网络通信接收器；

•高速仪器设备；

•高速数据管理系统；

深圳立维创展科技是Teledyne E2V的经销商，主要供给Teledyne E2V数模转换器和半导体，Teledyne E2V的应用领域包括通信、自动化、发现、医疗、环保等。价格优势，欢迎咨询。

详情了解Teledyne E2V请点击：http://www.leadwaytk.com/brand/26.html
