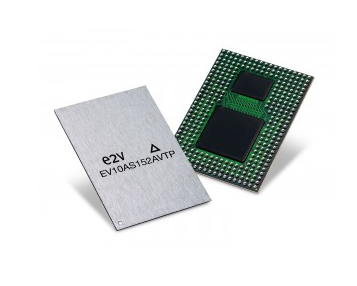

Teledyne E2V高速ADC芯片EV10AS152A

发布时间：2022-01-25 17:13:59     浏览：1953

Teledyne E2V高速ADC芯片EV10AS152A融合10位3GSPS全双极性模数转换器芯片，以驱动器具备可选择解复用比（1:2）或（1:4）的全双极性DMUX芯片。Teledyne E2V高速ADC芯片EV10AS152A的5GHz全功率输入带宽支持在L波段或S波段。该波段的高频率和中频率区域直接将超过1GHz的宽带信号数字化。Teledyne E2V高速ADC芯片EV10AS152A1:4解复用数字输出与LVDS逻辑兼容，而且可以高效实现与标准FPGA或DSP接口。

Teledyne E2V高速ADC芯片EV10AS152A的DMUX比为1:4时可达3GSPS，DMUX比为1:2时可达2.0GSPS（DMUX比为1:2时的速度限制主要在于2）×1。GSP和适用FPGA的外部数据流交换功能）Teledyne E2V高速ADC芯片EV10AS152A ADC+DMUX组合设备封装在25×35mm增强球栅阵列EBGA317中。该封装根据多层结构，支持设计低阻抗连续接地装置和电源平面，及其50控制阻抗线（100W差分阻抗）。该封装具备与FR4应用板一致的热膨胀系数（TCE），因此在重复热循环中具备优异的长期安全可靠性。


特征

•ADC10位分辨率；

•高至3Gsps的采样率；

•可选择1:4或1:2解复用数字LVDS输出；

•真正的单核架构（不需要校正）；

•可通过3线串行通信进行外部交错

–增益调节

–偏移调节

–采样延迟调节

•满标度模拟输入电压范围500mVpp；

•100差分模拟输入和时钟输入；

•差分数字输出，LVDS逻辑兼容模式；

•低延迟管路延迟；

•输出数据注册的测试模式（BIST）；

•电源管理；

•EBGA317（增强型球栅阵列）部件；

应用领域

•直接的宽带射频下变频；

•宽带通信接收器；

•高速仪器设备；

•高速数据采集系统；

深圳立维创展科技是Teledyne E2V的经销商，主要供给Teledyne E2V数模转换器和半导体，Teledyne E2V的应用领域包括通信、自动化、发现、医疗、环保等。价格优势，欢迎咨询。

详情了解Teledyne E2V请点击：http://www.leadwaytk.com/brand/26.html

或联系我们的销售工程师：0755- 83642657 QQ ：  2295048674
