Teledyne E2V高速ADC芯片EV10AQ190A

发布时间：2022-01-11 17:10:04 浏览：1729

Teledyne E2V高速ADC芯片EV10AQ190A四通道ADC由四个10位ADC内核组合而成，可以直接考虑（四通道方式），也能够由2x2内核（两通道方式，ADC两个两个交叠）或一通道方式（其中所有的四个ADC都交叠一起）分组。

Teledyne E2V所有的四个ADC都由一样的外部输入时钟信号计时，并按照行业标准SPI（串行外围接口）进行调节。模拟多路复用器（交接点开关）适用于按照四路ADC的应用领域方式选择模拟输入。

EV10AQ190A时钟电路是所有的四个ADC共用的。该块接收外部2.5GHz时钟（最大频率）和精选低抖动正弦波数据信号。在该块中，外部时钟信号然后被二除，以产生内部采样时钟：

•在四通道方式下，一样的1.25GHz时钟指向所有的四个ADC内核和T/H。

•在双通道方式下，同相1.25GHz时钟传至ADCA或C，反向1.25GHz时钟传至ADCB或D，同时模拟输入传至两个ADC，从而产生具备2.5Gsps等效采样频率的交叠方式。

•在单通道方式下，同相1.25GHz时钟传至ADCA，而反向1.25GHz时钟传至ADCB，同相1.25GHz时钟延迟90度相位以产生ADCC的时钟，反向1.25GHz时钟延迟90度相位以产生ADCD的时钟，产生具备5Gsps等效采样频率的交叠方式。

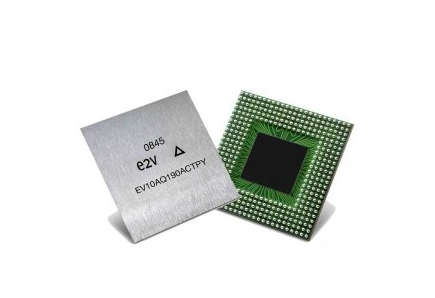

Teledyne E2V.png

EV10AQ190A适用于各种应用领域，例如：

高速数据采集；

高速测试设备；

自动测量设备；

S波段直接射频下变频；

超宽带通讯卫星数字接收器；

点对点微波接收器；

设备状态检测系统；

飞行时间质谱；

LiDAR（光探测和测距）；

雷达目标模拟器；

高能物理；

深圳立维创展科技是Teledyne E2V的经销商，主要供给Teledyne E2V数模转换器和半导体，Teledyne E2V的应用领域包括通信、自动化、发现、医疗、环保等。价格优势，欢迎咨询。

或联系我们的销售工程师：0755- 83642657 QQ ： 2295048674
