WENTEQ波导环形器
发布时间：2022-01-06 16:17:11 浏览：1309
环形器是一个中多端口设置机械设备。无线电波只能在环形器的传递过程中沿单向环行，反方向隔离。在现代化雷达和微波多通道通信系统中，应采用具备单向环行特性的机械设备。在微波多通道通信系统中，不同工作频率的数据信号可以根据环形器分离出来。

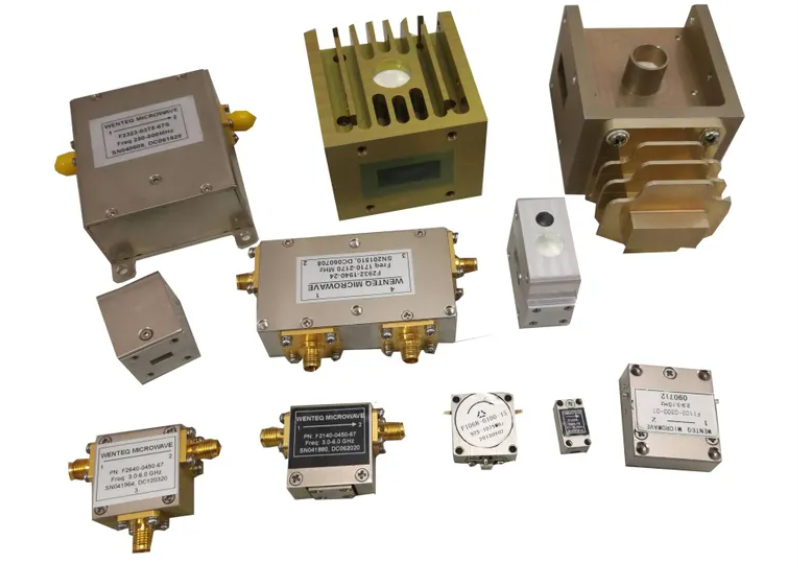

WENTEQ波导环形器是无线电波单向环传递的三端使无线电波单向环传递。在微波系统中，不同工作频率的数据信号用环形器分离出来，使微波系统中的每个功能模块相互隔离，不相互干扰；波导环形器经常使用于现代化雷达通讯中的双工器。
深圳市立维创展科技是WENTEQ的经销商，主要提供WENTEQ产品包括环形器、隔离器、负载终端等，产品原装进口，质量保证，价格优势，欢迎咨询。
详情了解WENTEQ输入保护低噪声放大器请点击：http://www.leadwaytk.com/brand/29.html
或联系我们的销售工程师：0755-83050846 QQ: 3312069749
类型 | 频率 (GHz) | 带宽 (MHz) | 插入（D b） | Iso.（D b） | 驻波比 | 温度（C） | 平均功率（瓦） | 峰值功率 (kW) |
F3539 | 1.70~2.10 | 400 | 20 | 1.3 |
| -10~+50 | 2500 |
|
F3540 | 1.7~2.6 | 100 | 0.3 | 20 | 1.2 | -30~+55 | 1000 |
|
F3541 | 1.70~2.60 | 260 | 0.3 | 20 | 1.2 | -30~+55 | 1500 |
|
F3546 | 2.2~3.3 | 200 | 0.3 | 20 | 1.25 | -40~+55 | 1000 |
|
F3547 | 2.2~3.3 | 200 | 0.3 | 20 | 1.25 | -30~+55 | 1500 | 10 |
F3548 | 2.20~3.30 | 100 | 0.35 | 20 | 1.15 | +10~+45 | 3000 | 10 |
F3562 | 2.60~3.95 | 700 | 0.4 | 21 | 1.2 | +10~+45 | 1000 | 2 |
F3580 | 3.9~5.8 | 500 | 0.4 | 20 | 1.2 | -40~+55 | 20 |
|
F3610 | 4.90~7.05 | 400 | 0.3 | 20 | 1.2 | -10~+65 | 1000 |
|
F3620 | 5.9~6.4 | full | 0.2 | 28 | 1.06 | 0~+45 |
|
|
F3621 | 5.85~6.35 | full | 0.3 | 23 | 1.14 | -10~+55 | 300 |
|
F3622 | 6.4~7.1 | full | 0.2 | 28 | 1.06 | 0~45 |
|
|
F3638 | 7.0~8.5 | 0.5 | 0.25 | 20 | 1.2 | -10~+65 | 150 |
|
F3640 | 7.1~8.75 | 0.6 | 0.2 | 28 | 1.08 | 0~+45 |
|
|
F3641 | 7.4~8.3 | 0.6 | 0.25 | 28 | 1.08 | 0~+45 |
|
|
F3645 | 7.90~9.70 | 700 | 0.5 | 20 | 1.2 | -10~+50 | 200 | 250 |
F3656 | 8.4~10.5 | 1200 | 0.4 | 20 | 1.25 | 0~+60 | 100 |
|
F3660 | 8.6~9.5 | full | 0.3 | 20 | 1.2 | -30~+60 | 350 | 40 |
F3661 | 8.2~12.0 | 1000 | 0.4 | 20 | 1.2 | -30~+60 | 5 |
|
F3665 | 9.0~10.0 | full | 0.5 | 20 | 1.2 | -30~+60 | 150 | 150 |
F3666 | 8.2~12.4 | full | 0.4 | 18 | 1.2 | -10~+60 | 400 | 70 |
F3675 | 8.2~12.4 | 12% | 0.3 | 20 | 1.2 | -30~+65 | 10 |
|
F3695 | 10.0~15.0 | 1000 | 0.35 | 20 | 1.25 | -30~+65 | 400 |
|
F3720 | 12.4~18.0 | 0.5 | 0.4 | 20 | 1.2 | -54~+85 | 150 | 1 |
F3760 | 15.0~22.0 | 2000 | 0.5 | 20 | 1.2 | -10~+60 | 100 |
|
F3796 | 17.7~26.5 | 2 | 0.5 | 20 | 1.25 | -20~+70 | 10 |
|
F3800 | 18.0~26.5 | full | 0.5 | 19 | 1.25 | -20~+60 | 25 |
|
F3836 | 26.5~40.0 | 3.5 | 0.5 | 20 | 1.3 | -10~+50 | 10 |
|
F3838 | 26.5~40.0 | full | 0.6 | 16 | 1.4 | -10~+40 | 5 |
|
