EUVIS MX8811H–>8 Gbps 11位8:1多路复用器

发布时间：2021-12-17 17:10:38     浏览：1228

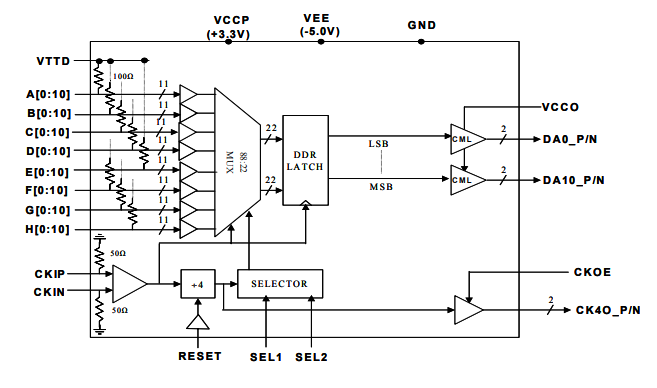

EUVIS MX8811H等同于8:1多路复用器的高速11通道。双数据速率锁存器使用数据速率为时钟速率两倍的11位差分数据输入输出。输出驱动器的上拉电源VCCO可用作安装适合最流行的高速接口标准规定（如CML或LVDS）的输出电平。EUVIS MX8811H多路复用器可在高于4GHz的时钟频率下运行。数字数据输入端为单端，具有片上100欧姆终端电阻，EUVIS MX8811H参照电压VTTD可承载适用于各种各样单端接口标准的宽范围电压电平。调节引脚SEL1/SEL2选择最好采样窗口，以适用88个输入数据的各种各样延迟。EUVIS MX8811H提供除以8的时钟输入输出CK8O_P/N和采样相位选择（SEL1和SEL2），以提升相对于输入数据的采样相位对齐。为需要同步多个MX8811S芯片输入输出的应用程序提供复位功能模块。CKOE引脚用作在不中断内部操作的情况下使用/禁用CK8O_P/N时钟输入输出的输入输出驱动器，以方便系统应用。


主要特征

•11位8:1（总计88:11）多路复用器，每个差分输入输出位的运行速率高于8Gbps；

•设计用作EUVIS >8Gsps MUXDAC（如MD622H和MD662H）或高数据速率字制作器所需的额外数据多路复用；

•用作单端数据和复位输入的VTTD片上100欧姆终端；

•11位差分对输入输出，带上拉电源VCCO，以匹配各种各样高速接口标准规定；

•最好输入数据采样窗口选择（SEL1/SEL2）；

•具有输入输出驱动器使用/禁用调节（CKOE）的互补除以4时钟LVDS输入输出，不需要中断芯片的内部操作；

•复位功能模块，同步多个芯片应用；

•2.7W功能损耗；

•TQFP封装，带外露衬垫，以提高接地和散热；
