EUVIS MX4411H–>8 Gbps 11位4:1多路复用器

发布时间：2021-12-01 17:14:18     浏览：1385

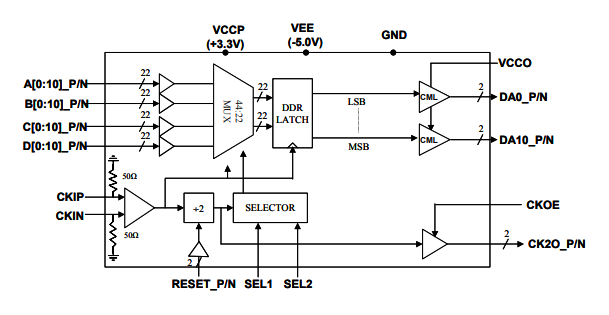

EUVIS MX4411H类似于4:1多路复用器的高速11通道。双数据速率锁存器使用数据速率为时钟速率两倍的11位差分数据输出。输出驱动器的顶部电源VCCO可用来设计适合最流行的高速标准接口（如CML或LVDS）的输出电平。EUVIS多路复用器可在高于4GHz的时钟频率下运行。数字数据输入为带片上100欧姆终端电阻器的LVD。控制引脚SEL1/SEL2挑选最合适采样窗口，以适用44对输入数据的各种延迟。EUVIS MX4411H提供除以4的时钟输出CK2O_P/N和采样相位挑选（SEL1和SEL2），以提升相对于输入数据的采样相位两端对齐。为需要数据同步多个EUVIS MX4411H芯片输出的应用程序提供复位作用。CKOE引脚用来在不间断内部操控的情况下使用/停用CK2O_P/N时钟输出的输出驱动器，以便于系统应用。


主要特征

•11位4:1（累计44:11）多路复用器，每个差分输出位的运行速率高于8Gbps。

•设计用来Euvis>8Gsps MUXDAC（如MD622H和MD662H）或高数据速率字生成器所需要的额外数据多路复用。

•每个差分LVDS输入数据和复位对相互之间的片上100欧姆终端。

•11位差分对输出，带上拉电源VCCO，以搭配各种高速标准接口。

•最合适输入数据采样窗口挑选（SEL1/SEL2）。

•具备输出驱动器使用/停用控制（CKOE）的互补除以2时钟LVDS输出，不需要间断芯片的内部操控。

•复位作用，数据同步多个芯片应用。

•2.3W功能损耗。

•TQFP封装，带外露衬垫，以提高接地和散热性能。

深圳市立维创展科技是EUVIS的代理经销商，主要提供EUVIS的全球顶尖的高速数模转换DAC、直接数字频率合成器DDS、复用DAC的芯片级产品，以及高速采集板卡、动态波形发生器等产品，原装现货，价格优势，欢迎咨询。

详情了解EUVIS请点击：http://www.leadwaytk.com/brand/24.html

更多产品咨询，请联系我们的销售代表：0755-83642657   QQ: 2295048674
