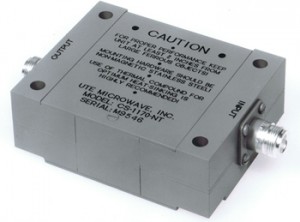

UTE Microwave铁氧体隔离器
发布时间：2021-10-26 17:10:15 浏览：1099
铁氧体隔离器包括:内导体、下盘体和从下盘体边沿延展出来的三个管脚；第一铁氧体的第一表层布置在下盘体上，内导体的三个管脚折叠后绝缘地放置在第一铁氧体的第二表层上；第二铁氧体布置在折叠后内导体的三个管脚上；上盖包括盖体和从盖体边沿延展出来的三个可弯曲管脚。上盖覆盖内导体、第一铁氧体和第二铁氧体；电路板，上盖的三个管脚与电路板焊接；三个谐振调整电源电路分别与上盖的三个管脚相对应地电连接。铁氧体隔离器的内部结构具备谐振网络，能够自由调整电感电容。因此，铁氧体隔离器体型小，在低频率下实现微型化、大功率、宽温、高可靠性指标等规定要求。
UTE Microwave倍频程铁氧体环行器和隔离器能够提供1-18GHz的常用倍频程(1-2GHz等)。拓展的八度音程降低了尺寸规格。
常见的UTE Microwave铁氧体隔离器规格：
隔离:最小18dB。
插入损耗:最大0.40dB。
VSWR:1.30:最大1。
额定值:1瓦标准。
连接器: SMA或N。
深圳市立维创展科技有限公司，中国区授权代理销售UTE微波产品，并提供技术支持。
详情请点击UTE Microwave请点击：http://www.leadwaytk.com/brand/54.html
或者联系我们的销售技术人员:0755-83642657 QQ：2295048674
循环器 |
|
|
|
|
| SMA (F) 连接器 |
| N (F) 连接器 |
|
频率范围 (GHz) | 外壳尺寸（英寸） | 模型 ＃ | 外壳尺寸（英寸） | 模型 ＃ |
1.00 - 2.00 | 2-1/4 x 2-1/4 x 1 | CT-2004-O | 2-1/4 x 2-1/4 x 1 | CT-2003-N |
1.25 - 2.50 | 1-7/8 1-7/8 × 1 | CT-2008-O | 1-7/8 x 1- 7/8 x 1 | CT-2007-N |
1.60 - 3.20 | 1-1/2 x 1-1/2 x 3/4 | CT-3038-O | 1-1/2 x 1-11/16 x 1 | CT-3037-N |
2.00 - 4.00 | 1-1/4 x 1-1/4 x 3/4 | CT-3042-O | 1-1/4 x 1-1/2 x 1 | CT-3041-N |
2.60 - 5.20 | 1-1/8 x 1-1/8 x 5/8 | CT-3046-O | 1-1/4 x 1-3/8 x 1 | CT-3045-N |
3.20 - 6.40 | 1 x 1 x 5/8 | CT-4024-O | 1-1/4 x 1-3/8 x 1 | CT-4023-N |
4.00 - 8.00 | 1 x 1 x 5/8 | CT-4028-O | 1-1/4 x 1-3/8 x 1 | CT-4027-N |
5.00 - 10.0 | 1 x 1 x 5/8 | CT-4032-O | 1 x 1-1/4 x 1 | CT-4031-N |
7.00 - 11.0 | 3/4 x 7/8 x 5/8 | CT-5156-O | 1 x 1-1/4 x 1 | CT-5339-N |
8.00 - 12.4 | 3/4 x 7/8 x 5/8 | CT-5158-O | 1 x 1-1/4 x 1 | CT-5341-N |
10.0 - 15.0 | 3/4 x 7/8 x 5/8 | CT-5334-O |
|
|
12.4 - 18.0 | 3/4 x 7/8 x 5/8 | CT-6101-O |
|
|
|
|
|
|
|
隔离器 |
|
|
|
|
| SMA (F) 连接器 |
| N (F) 连接器 |
|
频率范围 (GHz) | 外壳尺寸（英寸） | 模型 ＃ | 外壳尺寸（英寸） | 模型 ＃ |
1.00 - 2.00 | 2-1/4 x 2-1/4 x 1 | CT-2002-OT | 2-1/4 x 2-1/4 x 1 | CT-2001-NT |
1.25 - 2.50 | 1-7/8 x 1-7/8 x 1 | CT-2006-OT | 1-7/8 x 1- 7/8 x 1 | CT-2005-NT |
1.60 - 3.20 | 1-1/2 x 1-1/2 x 3/4 | CT-3036-OT | 1-1/2 x 1-11/16 x 1 | CT-3035-NT |
2.00 - 4.00 | 1-1/4 x 1-1/4 x 3/4 | CT-3040-OT | 1-1/4 x 1-1/2 x 1 | CT-3039-NT |
2.60 - 5.20 | 1-1/8 x 1-1/8 x 5/8 | CT-3044-OT | 1-1/4 x 1-3/8 x 1 | CT-3043-NT |
3.20 - 6.40 | 1 x 1 x 5/8 | CT-4022-OT | 1-1/4 x 1-3/8 x 1 | CT-4021-NT |
4.00 - 8.00 | 1 x 1 x 5/8 | CT-4026-OT | 1-1/4 x 1-3/8 x 1 | CT-4025-NT |
5.00 - 10.0 | 1 x 1 x 5/8 | CT-4030-OT | 1 x 1-1/4 x 1 | CT-4029-NT |
7.00 - 11.0 | 3/4 x 7/8 x 5/8 | CT-5155-OT | 1 x 1-1/4 x 1 | CT-5340-NT |
8.00 - 12.4 | 3/4 x 7/8 x 5/8 | CT-5157-OT | 1 x 1-1/4 x 1 | CT-5342-NT |
10.0 - 15.0 | 3/4 x 7/8 x 5/8 | CT-5335-OT |
|
|
12.4 - 18.0 | 3/4 x 7/8 x 5/8 | CT-6102-OT |
|
|
