EUVIS MX4411D–4 Gbps 11位4:1多路复用器

发布时间：2021-10-12 17:04:08     浏览：6753

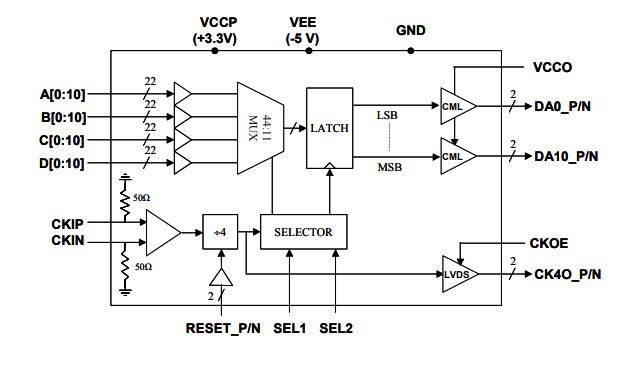

EUVIS MX4411D是4:1多路复用器的高速11通道。44个差分对数据输入被多路复用到11位差分数据输出。输出驱动器的上拉开关电源VCCO可用作设定适合最常用的高速接口标准（如CML或LVDS）的输出电压。EUVIS MX4411D多路复用器可在超过4GHz的时钟频率下工作任务。数字数据输入为带片上100欧姆终端电阻器的LVD。调节引脚SEL1/SEL2选择最佳采样系统窗口，以适应44对输入数据的各种延迟。EUVIS MX4411D提供除以4的时钟输出CK4O_P/N和采样系统相位选择（SEL1和SEL2），以提升相对于输入数据的采样系统相位对齐。为需要同步数个EUVIS MX4411D芯片输出的应用程序提供复位功能模块。CKOE引脚用作在不间断内部运行的情况下启用/禁用CK4O_P/N时钟输出的输出驱动器，以便于系统应用。


主要特征

•11位4:1（总计44:11）多路复用器，每个差分输出位的工作任务速率超过4Gbps；

•专为Euvis>8GspsMUXDAC（如MD622H和MD662H）所需要的额外数据多路复用而设计构思；

•每个差分LVDS输入数据和复位对之间的片上100欧姆终端；

•11位差分对输出，带上拉开关电源VCCO，以配备各种高速接口标准；

•最佳输入数据采样系统窗口选择（SEL1/SEL2）；

•具备输出驱动器启用/禁用调节（CKOE）的互补除以4时钟LVDS输出，不需要间断芯片的内部运行；

•复位功能模块，同步数个芯片技术应用；

•2.2W功能消耗；

•TQFP封装，带外露衬垫，以增强接地和散热；
