CERNEX宽带中功率放大器
发布时间：2021-10-09 17:07:41 浏览：1216

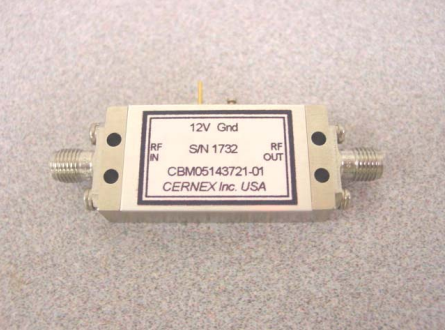

CERNEX的CBM系列功率放大器设计应用于广泛的通用型应用领域，如实验室检测设备、仪器设备和其它需要中等功率输出的应用领域。CERNEX采用坚固的带线电源电路结构特征和选定的砷化镓场效应晶体管元器件，可完成安全可靠运转。
特点：
覆盖范围从0.5到65.0GHz（倍频程/多倍频程）；
高达2瓦的输出功率（@1dB压缩点）；
紧凑型/坚固的薄膜结构特征；
应用领域：
通用型高功率实验室射频源。
检测设备中的输出功率放大器（ATE和AGE）；
高功率链中的射频配置中间功率放大器（IPA）中的驱动功率放大器。
深圳市立维创展科技有限公司，赢得CERNEX授权代理销售，期待与业界合作，欢迎咨询。
详情了解CERNEX微波请点击：http : //www.leadwaytk.com/public/brand/51.html
或联系我们的销售工程师：0755-83050846 QQ：3312069749
Model Number | Frequency Range (GHz) | Gain (dB) Min.
**** | SS
Flatness (+/-dB)
Max. | NF (dB)
Max. | P1dB
(dBm) Min. | VSWR
In/Out Max. |  Current @ 12 VDC (mA)
Typ.
| Case Type |
CBMH1013430OP | 0.001-1 | 34 | 1.5 | - | 30 | 2:1 | 1000(Max)** √ | 6 x 3 x 1.1 |
CBMU1183425 | 0.1-18 | 34-40 (Max) | 2.8 | 3.5 | 25, 26 typ | 2.5:1 typ | 15V@950 | MK5 |
CBMU1182529 | 0.1-18 | 25 | 3.0 Typ | 8 Typ | 29 | 2.5:1 | 15V@2000 | SN8 |
CBMU1222527 | 0.1-22 | 25 | 3.0 Typ | 8 Typ | 27 | 2.5:1 | 15V@1000 | SN8 |
CBMU5022523 | 0.5-2 | 25 | 1.5 | 5.00 | 23 | 2:1 | 300 | LN4 ° |
CBMU5022425 | 0.5-2 | 24 | 1.5 | 5.00 | 25 | 2:1 | 450 | LN4 ° |
CBMU5023027 | 0.5-2 | 30 | 1.5 | 5.00 | 27 | 2:1 | 700 | LN4 ° |
CBMU5023030 | 0.5-2 | 30 | 1.5 | 5.00 | 30 | 2:1 | 1300 | LN5 ° |
CBMU5042023 | 0.5-4 | 20 | 2.0 | 5.00 | 23 | 2.5:1 | 300 | LN4 ° |
CBMU5042523 | 0.5-4 | 25 | 2.0 | 5.00 | 23 | 2.5:1 | 350 | LN4 ° |
CBMU5042525 | 0.5-4 | 25 | 2.0 | 5.00 | 25 | 2.5:1 | 550 | LN4 ° |
CBMU5043225 | 0.5-4 | 32 | 2.5 | 5.00 | 25 | 2.5:1 | 600 | LN4 ° |
CBMU5042527 | 0.5-4 | 25 | 2.0 | 5.00 | 27 | 2.5:1 | 700 | LN5 ° |
CBMU5043027 | 0.5-4 | 30 | 2.5 | 5.00 | 27 | 2.5:1 | 780 | LN5 ° |
CBMU5043030 | 0.5-4 | 30 | 3.00 | 6.00 | 30 | 2.5:1 | 1500 | LN7 |
CBMU8043030 | 0.8-4.2 | 30 | 1.50 | 10.00 | 30 | 2:1 | 1500 (Max)** √ | 3.11x2.32x0.66 |
CBM01022723 | 1-2 | 27 | 1.50 | 5.00 | 23 | 2:1 | 300 | LN4 ° |
CBM01023523 | 1-2 | 35 | 1.75 | 5.00 | 23 | 2:1 | 400 | LN4 ° |
