EUVIS MD223D：具有模拟输出模式选择的高速3.2 GHz双通道宽带MUXDAC

发布时间：2021-09-07 16:49:41     浏览：1742

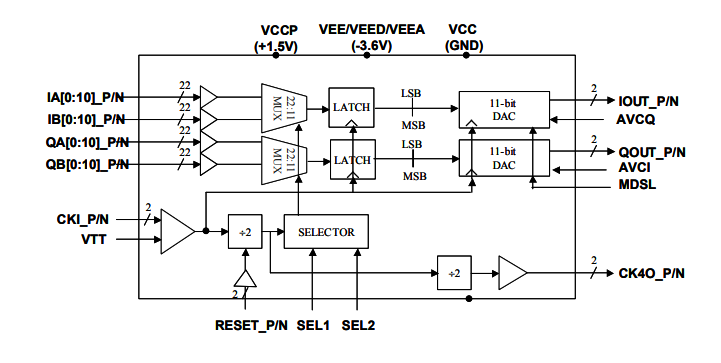

EUVIS MD223D在同一芯片上集成了2个高速11位数模具转换器(DAC)。每个DAC集成自身的22:11(2:1的11个通道)输入多路再使用器。2个DAC采样率至少可达3.2GGsps。EUVIS DAC的模拟输出能够在正常的维持模式(适用于第一个奈奎特频带)或零模式(适用于第一、第二和第三个奈奎特频带)的操作之间进行选择。结合挑选滤波器，可合理有效地生成从直流到第三耐奎斯特频带的超宽带信号。差数字数据输入接口与LVDS、LVPECL和CML兼容。EUVIS每个DAC的22对差分数据输入被多路复用至2倍的速率后，每个DAC的11个高速数据位被锁存和编码，以驱动DAC输出级。互补输出可适用于每个DAC，具有50-W输出背面终端。EUVIS提供4分频时钟LVDS输出和采样系统相位选择（SEL1和SEL2），以简化采样系统相位相对于输入数据的对齐。针对需要多个同步MD223D的系统应用，提供重置功能，以便于在同一采样系统阶段启动所有MD223D。


主要特征。

高达3.2-Gsps速率的双十一位分辨率DAC。

·2个DAC的每一位均有2:1的输入多路复用器。

·DAC模拟输出格式可在正常的保持（NH）模式或归零（RZ）模式之间选择。

·每个DAC均有50-W背面终端的互补输出。

为数据同步提供了相辅相成的LVDS钟表输出。

·2.75W功能损耗。

·可变性400~800mVPP单端输出摆幅。

每个差距输入数据和复位对之间的视频100欧姆终端。

超低延迟:从数据采样系统点计算3小时周期或更少。

超低相位噪声。

EAR99:不需要出口许可证。

深圳市立维创展科技是EUVIS的代理经销商，主要提供EUVIS的全球顶尖的高速数模转换DAC、直接数字频率合成器DDS、复用DAC的芯片级产品，以及高速采集板卡、动态波形发生器等产品，原装现货，价格优势，欢迎咨询。

详情了解EUVIS请点击：http://www.leadwaytk.com/brand/24.html

更多产品咨询，请联系我们的销售代表：0755-83642657   QQ: 2295048674
