EUVIS MD6579：高速>6.0 GHz宽带MUXDAC，带模拟输出模式选择

EUVIS MD6579：高速>6.0 GHz宽带MUXDAC，带模拟输出模式选择

发布时间：2021-07-30 17:04:09 浏览：2319

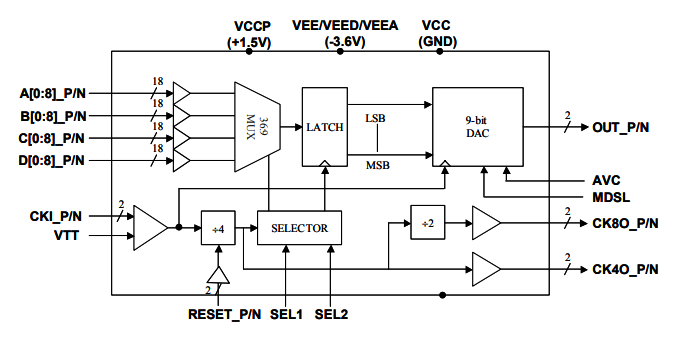

EUVIS MD6579是一款高速9位模数转换器（DAC），集成了36:9（9通道4:1）输入多路复用器。片上DAC的采样率可高达>6.0GSPS。DAC的模拟输出可在常规保持基本模式（相对于第一奈奎斯特频带）或零基本模式（相对于第一、第二和第三奈奎斯特频带）之间挑选差分数字数据输入端口在将36对差分数据输入复用到4倍速度后与LVPECL、LVDS和CML兼容。9高速数据位被锁存和编码以驱动DAC输出级互补输出可与50-W输出后端采用数字时钟输出除以4，EUVIS MD6579并提供采集相位差挑选（SEL1和SEL2）以简易化采集相位差相对于输入数据的两端对齐。还提供数字时钟输出除以8为需要数据同步多个EUVIS MD6579输出的系统软件应用程序提供重置功能模块。

主要特征

·DAC每个输入位的4:1复用比；

·高达>60GSPS速率下的9位分辨率DAC；

·可在模拟输出（NH和RZ基本模式之间挑选）；

·带50-W背面端子的互补输出；

·为数据同步提供互补的4分和8分数字时钟输出；

·255w功能损耗；

·可变400~800mVPP单端输出摆幅；

·每个差分输入数据和复位对之间的片上100欧姆端子；

·超低延迟：从数据采集点计算5个时钟周期或越来越少；

·超低相位噪声；

·EAR99–无需进出口许可证；

深圳市立维创展科技是EUVIS的代理经销商，主要提供EUVIS的全球顶尖的高速数模转换DAC、直接数字频率合成器DDS、复用DAC的芯片级产品，以及高速采集板卡、动态波形发生器等产品，原装现货，价格优势，欢迎咨询。

详情了解EUVIS请点击：http://www.leadwaytk.com/brand/24.html

更多产品咨询，请联系我们的销售代表：0755-83642657 QQ: 2295048674
