EUVIS MD657B：高速>6.0 GHz宽带MUXDAC，带模拟输出模式选择

EUVIS MD657B：高速>6.0 GHz宽带MUXDAC，带模拟输出模式选择

发布时间：2021-07-19 17:09:03 浏览：1647

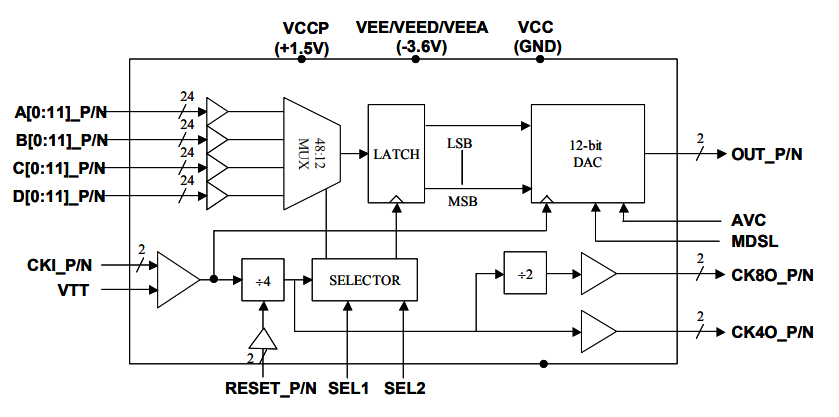

EUVIS MD657B是高速12位数模具转换器(DAC)，集成了48:12(12通道4:1)输入多重复用器。片上的DAC在采样率>6.0Gsps时工作。DAC的模仿输出可以在正常保持模式(第一个奈奎特频带)或零模式(第一、第二和第三个奈奎特频带)的操作中选定。EUVIS差数字数据输入界面兼容LVPECL、LVDS和CML。48对差数据输入再行使4倍速度后，12个高速数据地位被锁定和编码，驱动DAC输出水平。增补输出可与50瓦输出反面终端连结。供应除以4的钟表输出和样品相位选定(SEL1和SEL2)，简化样品相位对输入数据的对齐。还供应了8分钟之外的输出。为需求同步多个EUVIS MD657B输出的体系应用供应复位功能。

主要特征是。

DAC各输入地位的4:1再行使比。

12位分辨率DAC，非常高速度>6.0Gsps。

DAC模仿输特别式可以在正常保持(NH)模式或零(RZ)模式之间选定。

带50-W反面终端的互补输出。

为数据同步供应增补的4分频率和8分频率钟输出。

2.75W的功耗。

可变400~800mVPP单端输出摆幅。

每个差距输入数据和复位对之间的影戏100欧姆终端。

超低延迟:从数据采样点计较5小时周期或更少。

超低相位杂音。

带暴露焊盘的LQFP包装。

深圳市立维创展科技是EUVIS的代理经销商，主要提供EUVIS的全球顶尖的高速数模转换DAC、直接数字频率合成器DDS、复用DAC的芯片级产品，以及高速采集板卡、动态波形发生器等产品，原装现货，价格优势，欢迎咨询。

详情了解EUVIS请点击：http://www.leadwaytk.com/brand/24.html

更多产品咨询，请联系我们的销售代表：0755-83050846 QQ: 3312069749
