SOUTHWEST西南微波法兰端接

发布时间：2021-07-07 16:54:28     浏览：1416

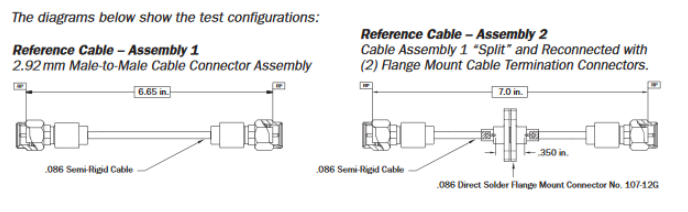

SOUTHWEST西南微波为了更好地对法兰安装使用电线电缆终端设备开展电气设备评估，将一对背对背电线电缆插入参照电缆组件，在40台GHZ下开展检测。

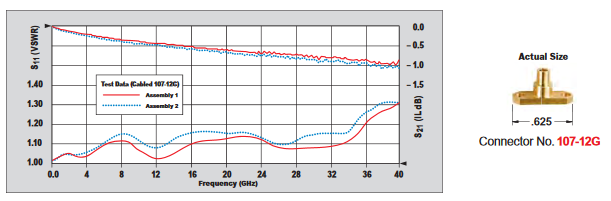

数据显示，参照电线电缆(组件1)和添加电线电缆终端设备(组件2)的电缆组件。不同之处在于增加了两个电线电缆终端设备。

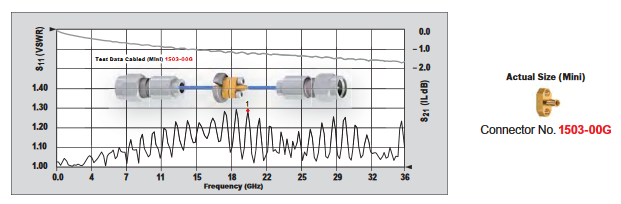

上述数据为2组2组。SOUTHWEST法兰端接可在92mm现场替换电线电缆插头/公共连接头，带连接头1503-00G的047柔性电缆。两个1503-00G连接器以009英寸直径背向背端衔接。选用模拟面板安装，衔接到底板。两根电线电缆的电长相同，RP到RP=6寸。结果可能因选择的电线电缆和安装方法而异。



SOUTHWEST法兰端接是将两个配管、配管和器械分别稳定在一个法兰之间，随后在两个法兰之间添加法兰垫，最后用螺栓将两个法兰紧密结合的可拆卸式连接头。可完成静止管道转动或反复运动机器设备之间的衔接。



SOUTHWEST西南微波成立于1981年，为毫米波和大功率射频应用提供最高性能指标的互连产品。SOUTHWEST西南微波产品主要包括各种各样标准法兰连接器、SMA射频连接器、N头射频连接器、TNC射频连接器、2.92mm射频连接器、2.40mm射频连接器、适配器等。SOUTHWEST西南微波产品以性能卓越、高精度为技术优势，广泛应用于测试、军事和其他工程中，如各种各样毫米射频连接器、电线电缆等。

深圳市立维创展科技拥有SOUTHWEST大部分型号提供现货产品，并协助提供技术支持与售后服务。

详情了解SOUTHWEST电缆接头请点击：http://www.leadwaytk.com/brand/7.html

或联系我们的销售工程师：0755-83050846   QQ: 3312069749




法兰端接 2 孔法兰 .270L 直接焊接



型号

电缆

接受销直径

1503-00G

.047

.009





法兰端接 2 孔法兰 .550L 直接焊接



型号

电缆

接受销直径

108-12G

.086

.020

108-13G

.086

.015

108-14G

.086

.012





法兰端接 2 孔法兰 .625L 直接焊接



型号

电缆

接受销直径

107-12G

.086

.020

107-13G

.086

.015

107-14G

.086

.012
