EUVIS MD662H双采样率>8 Gsps MUXDAC

EUVIS MD662H双采样率>8 Gsps MUXDAC

发布时间：2021-07-06 16:54:32 浏览：1791

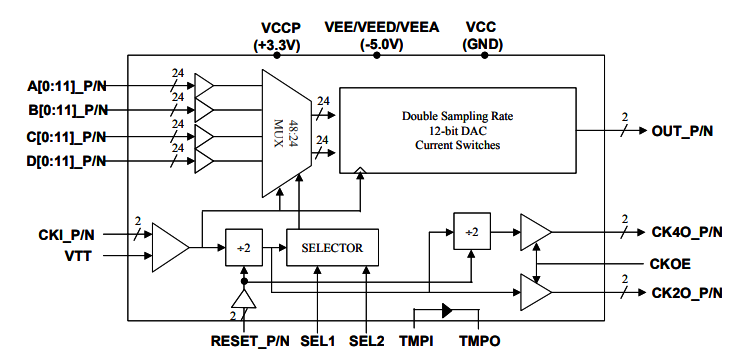

EUVIS MD662H是高速12位模数转换器（DAC），它为每个DAC输入位集成了一个4:1多路复用器。MD662H数字数据输入是一个带有片上100欧姆终端电阻的LVD。双采样率（DSR）DAC的模拟输出采样率是时钟速率的两倍。MD662H的时钟频率可达4ghz或更高，在DAC中可实现8Gsps以上的输出。可提供50%互补输出-Ω输出回端子。MD662H提供两个和四个分频时钟LVDS输出（CK2O\U P/N和CK4O\ U P/N）和采样相位选择（SEL1），以简化采样相位相对于输入数据的对齐。CKOE引脚适用于启用/禁用CK2O\ U P/N和CK4O\ U P/N时钟输出的输出驱动器，而不中断内部操作，为便于系统技术应用。

主要特点：

双采样率（DSR）DAC每个输入位的4:1复用比使模拟输出采样率为时钟频率的两倍；

时钟频率高达>4 GHz，DAC模拟输出采样率>8个GSPS ；

50%互补输出-Ω背面端子；

用于数据同步的互补2分和4分时钟LVDS输出；

2分和4分时钟输出驱动器，带启用/禁用控制，不中断内部芯片操作；

每个差分LVDS输入数据和复位对之间的100欧姆片上端子；

3.5W功耗；

TQFP封装带外露垫片，加强接地散热；

应用领域：

任意波形形成；

雷达/激光雷达设计和检测；

软件定义无线电；

电子战；

无线基站；

射频信号源产生；

硬盘和磁存储测试；

WLAN检测；

高级通信调制；

深圳市立维创展科技是EUVIS的代理经销商，主要提供EUVIS的全球顶尖的高速数模转换DAC、直接数字频率合成器DDS、复用DAC的芯片级产品，以及高速采集板卡、动态波形发生器等产品，原装现货，价格优势，欢迎咨询。

详情了解EUVIS请点击：http://www.leadwaytk.com/brand/24.html

更多产品咨询，请联系我们的销售代表：0755-83050846 QQ: 3312069749
