CERNEX宽带 VHF 和 UHF 高功率放大器 (CBP)
发布时间：2021-06-25 16:39:19 浏览：1773

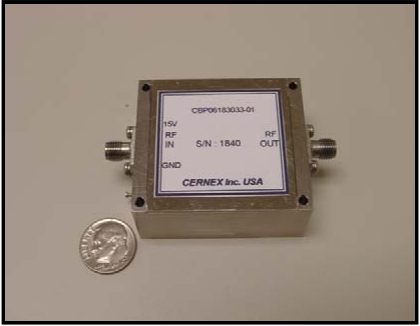

CERNEX的CBP系列产品放大器设计适用于广泛的通用性应用领域，如实验室检测设备、仪器设备和其他需要高功率输出的应用领域。安全可靠运行，具备稳固的带状线电路和PCB结构。
特点：
覆盖范围从0.15MHz到2500MHz；
输出功率高达300瓦（@1dB压缩点）；
单偏置（+28vdc）电源；
结构紧凑；
经济定价；
应用领域：
通用性高功率实验室射频源；
检测设备中的输出放大器（ATE和AGE）；
射频配电网中的驱动放大器；
深圳市立维创展科技有限公司，赢得CERNEX授权代理销售，期待与业界合作，欢迎咨询。
详情了解CERNEX微波请点击：http : //www.leadwaytk.com/public/brand/51.html
或联系我们的销售工程师：0755-83050846 QQ：3312069749
Model Number | Frequency Range (MHz) | Gain (dB) Min. | Gain Flatness (±dB) Max. | VSWR In Max. | Output power P1dB dBm Min. | DC (V) Typ. | Current @28 VDC (A) Typ. | Case Size (HxWxD) (inch) |
CBPL1U24342OP | 0.15-230 | 43 | 2.0 | * | 42 | 28 | 5(Max) | 6 x 3 x 1.1 |
CBPL1U23936OP | 0.15-230 | 39 | 1.0 | 2:1 | 36 | 28 | 2(Max) | 6 x 3 x 1.1 |
CBPL5U54036OP | 0.5-500 | 40 | 1.0 | 2:1 | 36 | 28 | 2(Max) | 6 x 3 x 1.1 |
CBPH2U54037OP | 2-500 | 40 | 1.5 | 2:1 | 37 | 28 | 2.5(Max) | 6 x 3 x 1.1 |
CBPH1V34343S | 1.5-30 | 43 | 2.0 | 2:1 | 43 | 12 | * | 2.7 x 2.1 x 0.9 |
CBPH1V34040S | 1.5-30 | 40 | 2.0 | 2:1 | 40 | 28 | * | 2.7 x 2.1 x 0.9 |
CBPH1V31557S | 1.5-30 | 15 | 2.0 | 2:1 | 57 | 50 | * | 9.4 x 7 x 1.5 |
CBPV2U54340OP | 20-500 | 43 | 1.5 | 2:1 | 40 | 28 | 3(Max) | 6 x 3 x 1.1 |
CBPV2U54045 | 20-500 | 48 | 1.5 | 2:1 | 44 | 28 | 10 | 5.9 x 3.9 x 0.98 |
CBPV2U54844OP | 20-500 | 48 | 1.5 | 2:1 | 44 | 28 | 10(Max) | 5.9 x 3 x 1.1 |
CBPV2U21252S | 20-200 | 12 | 2.0 | 2:1 | 52 | 28 | * | 3.9 x 2.9 x 0.9 |
CBPV2U21250S | 20-200 | 12 | 2.0 | 2:1 | 50 | 28 | * | 3.9 x 2.9 x 0.9 |
CBPV2U21040S | 20-200 | 10 | 2.0 | 2:1 | 40 | 28 | 5 | 2.7 x 2.1 x 0.7 |
CBPV3L54843OP | 30-512 | 48 | 1.5 | 2:1 | 43 | 28 | 10(Max) | 6 x 3 x 1.1 |
CBPV3U51348S | 30-512 | 13 | 3.0 | 2:1 | 48 | 28 | * | 3.9 x 2.9 x 0.9 |
CBPV3U52150S | 30-512 | 21 | 3.0 | 2:1 | 50 | 28 | 12 | 4.7 x 2.9 x 0.7 |
CBPV3U51055S | 30-512 | 10 | 3.0 | 2:1 | 55 | 28 | 32 | 8.6 x 7 x 1.3 |
CBPU1U54343S | 100-500 | 43 | 3.0 | 2:1 | 43 | 28 | * | 4.7 x 2.9 x 0.7 |
CBPU1U51250S | 100-500 | 12 | 3.0 | 2:1 | 50 | 28 | * | 3.9 x 2.9 x 0.7 |
CBPU1U51255S | 100-500 | 12 | 3.0 | 2:1 | 55 | 28 | * | 8.6 x 6.6 x 1.3 |
CBPU2U41149OP | 225-450 | 11 | 1.5 | 2:1 | 49 | 28 | 14(Max) | 6.9 x 3.5 x 1.1 |
CBPU2U51248S | 225-512 | 12 | 2.0 | 2:1 | 48 | 28 | * | 4.7 x 2.9 x 0.7 |
CBPU2U52150S | 225-512 | 21 | 1.5 | 2.1 | 50 | 28 | 13 | 4.7 X 2.9 X 0.7 |
CBPU2U51055S | 225-512 | 10 | 2.0 | 2:1 | 55 | 28 | * | 8.6 x 6.6 x 1.3 |
