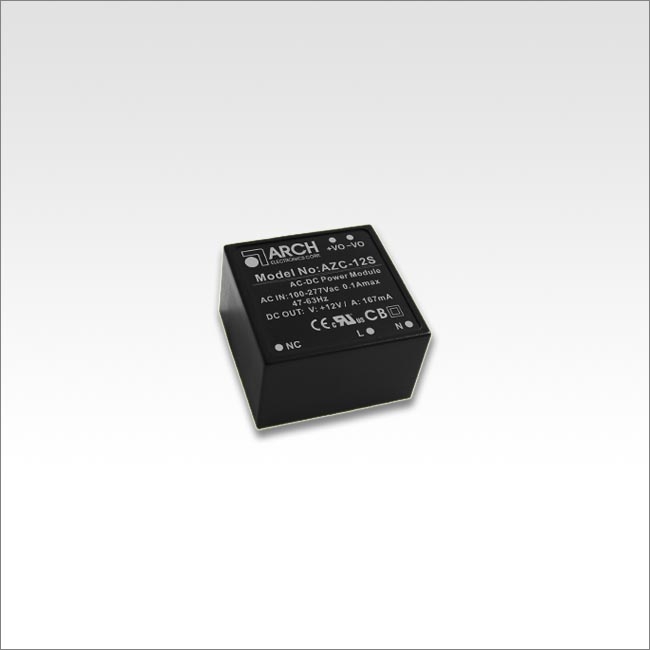

ARCH电源模块AZC系列

发布时间：2021-06-15 16:48:18     浏览：1648

ARCH电源模块建立于1986年，其产品质量通过ISO-9001资质认证。ARCH电源模块是直流模块电源开关产品、医疗电源模块、交流电源模块和专业航空电源模块。ARCH电源模块主要为OEM/ODM工程项目提供产品设备。

ARCH电源模块AZC系列所有的规格型号在常规输入电压、满负载和+25时有效°C加热时间后，除非是另有规定。

ARCH电源模块AZC系列选用0.1U50V//47U50V陶瓷电容完成测试测量。交叉输入输出。

适用于PCB安装的开关电源电源模块。

密封式塑料外壳；

通用型输入范围90-305VAC，47-63Hz；

超紧凑型规格尺寸：1.13x1.03x0.68英寸；

最大的空载功率<0.3W；

隔离等级II；

CE、CB和UL安全验证；

深圳市立维创展科技授权代理ARCH电源模块产品，提供高效率，高品质与小尺寸特性的产品满足市场趋势和需求，并提供技术支持服务，欢迎咨询。

详情了解ARCH(翊嘉)电源模块请点击：http://www.leadwaytk.com/brand/38.html

或咨询我们的销售工程师：0755-83642657   QQ: 2295048674


输入规格/输入规格

电压

90~305 VAC 或 120~430 VDC

频率

47-63赫兹

输出规格/输出规格

力量

2

电压

3.3、5、9、12、15、24

电压精度（满载和标称输入电压）

±2%

最小负载

0%（满载时）

线路调节（满载时 LL 至 HL）

±5%

负载调节（满载时为 10% 至 100%）

±6%

纹波和噪音

300mV (Vp-p)

短路保护

打嗝模式，无限期（自动恢复）

环境规格/环境规格

工作温度

-40 °C 至 +80 °C

储存温度

-40 °C 至 +85 °C

温度系数

±0.02%/℃

湿度

95% 相对湿度

安全与电磁兼容

隔离电压（输入到输出）

3000 伏交流电

机构批准

UL 60950-1, CAN/CSA C22.2 No. 60950-1-07

EMI（传导和辐射发射）

EN 55032 B 类

EMS（抗噪性）

EN 55024

其他 / 其他

尺寸（公差±0.5mm）

28.8 x 26.1 x 17.3 毫米
1.13 x 1.03 x 0.68 英寸

重量

19.9 克

案例材料

带玻璃纤维的塑料树脂

（可燃性符合 UL 94V-0）

冷却方式

自由空气对流
