EUVIS WM401 -- MUXDAC评估板（波形模块）

发布时间：2021-06-09 17:04:56     浏览：1728

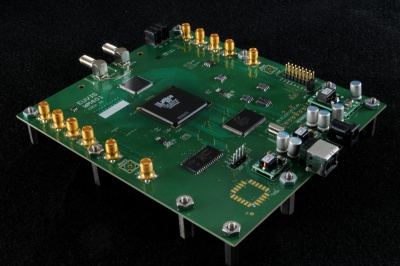

EUVIS WM401 - MuxDAC评估板以采样时钟频率的一小部分产生CW正弦波，数据采样率从1/64到31/64。EUVIS WM401可通过USB接口由PC机控制。该模块由具有12位振幅分辨率的 MUXDAC、MD652D 或 MD662H组成。

EUVIS WM401的时钟频率范围为2 GHz至4 GHz。在4ghz时钟下，MD652D的采样率为4GSPS，MD662H的采样率为8GSPS。采用lattice SC LFSC3GA25E-7FN900CES FPGA可编程门阵列（FPGA），只产生连续波正弦波，不可重编程。或复杂波形生成，请使用euvis任意波形发生器（AWG）WM401采用12V壁挂式交流适配器供电。


主要特点：差分模拟输出，12位幅度分辨率，CW波形频率：采样率的1/64~31/64，图形用户界面友好控制，USB 2.0兼容接口（可根据要求提供其他接口），包括+12V直流墙安装电源，时钟频率2GHz至4GHz。

深圳市立维创展科技是EUVIS的代理经销商，主要提供EUVIS的全球顶尖的高速数模转换DAC、直接数字频率合成器DDS、复用DAC的芯片级产品，以及高速采集板卡、动态波形发生器等产品，原装现货，价格优势，欢迎咨询。

详情了解EUVIS请点击：http://www.leadwaytk.com/brand/24.html

更多产品咨询，请联系我们的销售代表：0755-83050846   QQ: 3312069749
