WENTEQ嵌入式环行器

发布时间：2021-06-08 16:46:54 浏览：1290

微波射频铁氧体隔离器/环行器是微波射频电源电路中不可或缺的核心部件之一，其框架和体型正朝着微型化、集成化、固态和平整化趋势发展。

WENTEQ嵌入式环行器将加入其其它端口的入射波，并依照静态偏置磁场确定的次序加入下一个端口的多端口机械设备。环行器是一个具备多端的不可逆设备。例如，如果从端口1输入信号，信号只能从端口2输出，同样，端口2输入的信号只能从端口3输出，等等，因此称之为环行器。

环行器又称隔离器，是高频率信号能源的单通道传输数据，它操纵着电磁波在相应的圆周趋势上的传输数据，这种单通道传输数据的高频率信号能源主要应用在高频率功率放大器的输出和负载之间，它充分发挥着独立性的作用，相互"隔离"。负载阻抗不干扰功率放大器在转变甚至于断路或短路的情况下的运行状态，从而保护功率放大器。

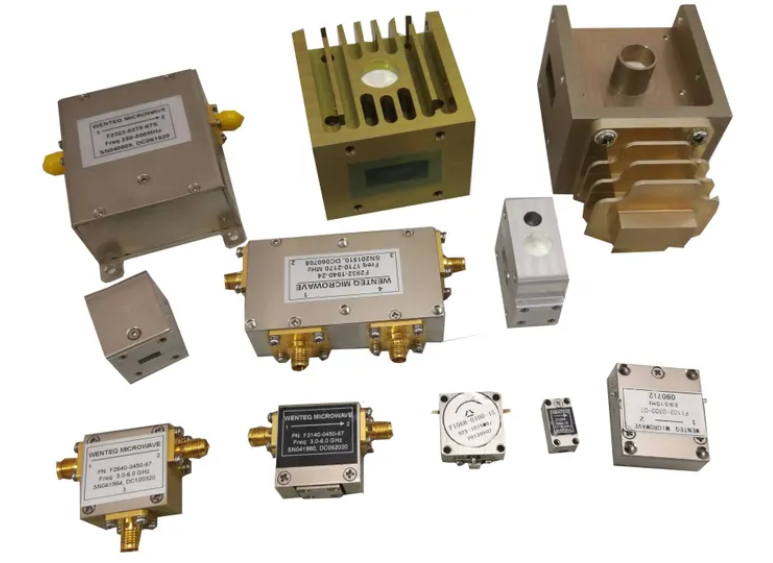

WENTEQ提供范围广泛的窄带和宽带射频和微波射频隔离器和同轴、插入式和波导结构的微波射频隔离器。这些产品的频率范围从20MHz到40GHz不等。

深圳市立维创展科技是WENTEQ的经销商，主要提供WENTEQ产品包括环形器、隔离器、负载终端等，产品原装进口，质量保证，价格优势，欢迎咨询。

详情了解WENTEQ输入保护低噪声放大器请点击：http://www.leadwaytk.com/brand/29.html

或联系我们的销售工程师：0755-83050846 QQ: 3312069749

Circulator	Freq. (GHz)	BW (GHz)	Ins. (dB)	Iso (dB)	VSWR	Temp. (c)	Avg. Power (W)
F1518	0.17-0.4	0.16	0.5	20	1.2	-85	200
F1520	0.3-0.5	0.05	0.5	20	1.3	-85	350
F1526	0.35-0.8	0.1	0.5	20	1.2	-85	175
F1530	0.4-0.8	0.12	0.4	20	1.2	-90	50
F1536	0.4-1.0	0.05	0.3	20	1.2	-90	200
F1537	0.4-1.0	0.05	0.3	20	1.2	-90	50
F1538	0.4-1.0	0.05	0.3	20	1.2	-90	300
F1556	0.6-1.2	0.13	0.7	18	1.3	-95	10
F1568	0.8-2.0	0.1	0.5	23	1.15	-90	30
F1569	0.8-2.0	0.1	0.5	20	1.2	-90	50
F1578	1.5-3.3	0.4	0.5	20	1.2	-85	10
F1602	2.5-3.5	0.2	0.5	20	1.2	-90	5
F1608	2.4-3.5	0.4	0.5	20	1.2	-100	30
F1640	4.2-6.0	0.2	0.5	20	1.2	-90	5
F1662	5.5-7.0	0.2	0.4	20	1.2	-90	5
F1680	5.5-8.0	1	0.5	20	1.2	-80	20
F1720	7.0-12.0	0.5	0.5	20	1.2	-90	5
F1728	9.0-18.0	0.1	0.5	20	1.2	-90	10
