NOVA射频微波N型同轴隔离器
发布时间：2021-05-25 17:05:55 浏览：1384

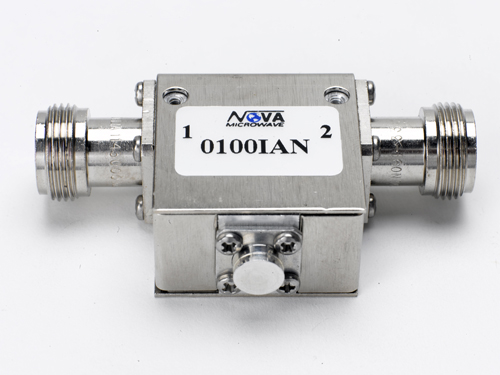

NOVA射频微波提供了一个线N型同轴隔离器在各种类型封装尺寸规格和频率段。N型同轴隔离器是专门针对通信应用领域，军事应用领域，蜂窝和无线行业市场。在设计阶段对安全可靠性、成本和生产制造展开了调整。NOVA射频微波N型同轴隔离器选用射频干扰和磁屏蔽设计。N型同轴隔离器选用优质材料制作而成，有效确保在整个温度范围内达到最佳性能指标。为了更好地保证磁场稳定性且不随温度震荡，所有N型同轴隔离器均从-50开始展开测试℃至+100℃.
NOVARF微波标准N型同轴隔离器配备N型母射频连接器和10瓦接线端子。N型公射频连接器，相位匹配，逆时针旋转，反方向功率存储量更高，互调规格要求更高，可根据要求提供屏蔽更高的N型同轴隔离器。列出来的电气规格在工作温度范围内。
深圳市立维创展科技是NOVA的经销商，主要提供NOVA的各种微带线环形器与微带线隔离器，产品原厂进口，极具价格优势，欢迎咨询。
详情了解NOVA射频微波请点击：http://www.leadwaytk.com/brand/8.html
或联系我们的工程师：0755-83050846 QQ: 3312069749
FREQUENCY | MODEL | ISOLATION dB (Min.) | INS. LOSS dB (Max.) | VSWR | TEMP | FWD | REV | PACKAGE OUTLINE |
GHZ |
|
|
| (Max.) | ( oC ) | POWER (WATTS) |
|
|
0.380-0.470 | 0042IAN | 20 | 0.4 | 1.25 | 65 | 250 | 10 | NQ |
0.400-0.500 | 0045IAN | 20 | 0.4 | 1.25 | 65 | 250 | 10 | NQ |
0.500-0.600 | 0055IAN | 20 | 0.4 | 1.25 | 65 | 250 | 10 | NR |
0.600-0.750 | 0067IAN | 20 | 0.4 | 1.25 | 45 | 250 | 10 | NS |
0.700-0.830 | 0076IAN | 20 | 0.4 | 1.25 | 45 | 250 | 10 | NT |
0.790-0.960 | 0088IAN | 20 | 0.4 | 1.25 | 45 | 250 | 10 | E |
0.900-1.100 | 0100IAN | 23 | 0.35 | 1.2 | 45 | 150 | 10 | E |
0.915-0.964 | 0094IAN | 23 | 0.35 | 1.2 | 45 | 150 | 10 | E |
0.960-1.215 | 0109IAN | 20 | 0.4 | 1.25 | 45 | 150 | 10 | E |
1.100-1.300 | 0120IAN | 23 | 0.35 | 1.2 | 45 | 150 | 10 | E |
1.200-1.400 | 0130IAN | 20 | 0.4 | 1.25 | 45 | 150 | 10 | E |
1.400-1.600 | 0150IAN | 23 | 0.35 | 1.2 | 45 | 150 | 10 | E |
1.500-1.800 | 0165IAN | 23 | 0.4 | 1.25 | 45 | 150 | 10 | E |
1.700-2.000 | 0185IAN | 20 | 0.35 | 1.25 | 45 | 150 | 10 | F |
1.700-2.300 | 0200IEN | 20 | 0.4 | 1.25 | 60 | 50 | 10 | NY |
1.800-2.100 | 0195IAN | 20 | 0.35 | 1.25 | 45 | 150 | 10 | F |
1.930-1.990 | 0196IAN | 23 | 0.35 | 1.2 | 45 | 150 | 10 | F |
2.000-2.300 | 0215IAN | 20 | 0.35 | 1.25 | 45 | 150 | 10 | F |
2.100-2.400 | 0225IAN | 20 | 0.35 | 1.25 | 45 | 150 | 10 | F |
2.300-2.700 | 0250IAN | 20 | 0.4 | 1.25 | 45 | 150 | 10 | F |
2.400-2.500 | 0245IAN | 23 | 0.35 | 1.2 | 45 | 150 | 10 | F |
2.500-2.900 | 0270IAN | 20 | 0.4 | 1.25 | 45 | 150 | 10 | F |
2.700-3.100 | 0290IEN | 20 | 0.4 | 1.25 | 45 | 50 | 10 | F |
2.800-3.300 | 0305IEN | 20 | 0.4 | 1.25 | 65 | 50 | 10 | F |
3.400-4.200 | 0380IEN | 20 | 0.4 | 1.25 | 45 | 50 | 10 | F |
3.600-4.300 | 0395IEN | 20 | 0.4 | 1.25 | 45 | 50 | 10 | F |
4.200-5.000 | 0460IEN | 20 | 0.4 | 1.25 | 45 | 50 | 10 | F |
4.600-5.400 | 0500IEN | 20 | 0.4 | 1.25 | 45 | 50 | 10 | F |
5.000-6.000 | 0550IEN | 20 | 0.4 | 1.25 | 45 | 50 | 10 | F |
5.400-5.900 | 0565IEN | 23 | 0.35 | 1.2 | 45 | 50 | 10 | F |
5.700-6.800 | 0625IEN | 20 | 0.4 | 1.25 | 45 | 50 | 10 | F |
5.800-6.500 | 0615IEN | 23 | 0.35 | 1.2 | 45 | 50 | 10 | F |
6.000-8.000 | 0700IEN | 20 | 0.4 | 1.25 | 45 | 50 | 10 | F |
6.400-7.200 | 0680IEN | 23 | 0.35 | 1.2 | 45 | 50 | 10 | F |
