FMC全名(FPGAMezzanineCard)是一个应用领域领域范围广、适应能力和市场的通用型模块。EUVISFMC连接器是FMC的核心构成部分，它将FPGA提供的引脚衔接到FMC线路板的I/O接口。全新的连接器技术应用使高性能的引脚速率高达几GB/s。

EUVIS的整体FMC模块由线路板模块和加载卡组合而成。线路板模块和负载卡由连接器衔接；线路板模块上的连接器应用领域公共座位(male)，负载卡连接器应用领域主(female)。卡连接器引脚利用PCB设计衔接到具备可配置IO资源(例如，FPGA)引脚的芯片；线路板模块上的连接器引脚也利用PCB设计衔接到IO接口。在线路板上能够 设计不一样的IO接口来完成不一样的功能模块，促使同一张卡能够 利用线路板的设计完成不一样的扩展功能模块，因此使芯片的应用领域更加灵活。

深圳市立维创展科技是EUVIS的代理经销商，主要提供EUVIS的全球顶尖的高速数模转换DAC、直接数字频率合成器DDS、复用DAC的芯片级产品，以及高速采集板卡、动态波形发生器等产品，原装现货，价格优势，欢迎咨询。

 EUVIS FMC模块

Part Number

Sampling Rate
(GSPS)

Channel
Number

FMC
Width

Features

Availability

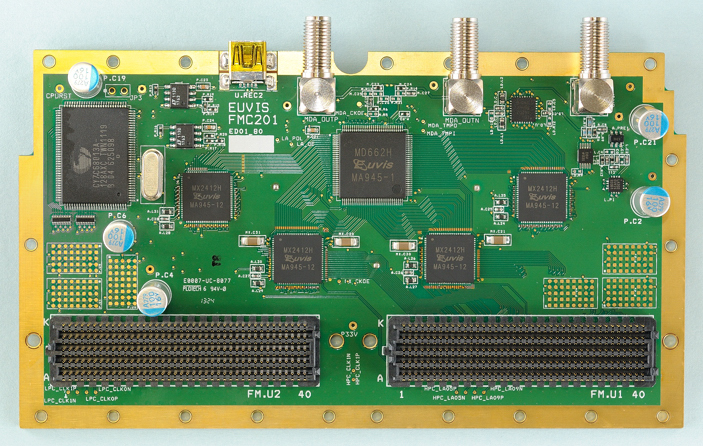

FMC201

8

1

2

12-b DAC /w MUX's

Now

FMC2662

2 x 8

2

2

Dual 12-b DAC's

Now

FMC2657

2 x 5

2

2

Dual 12-b DAC's

Now

FMC2653

2 x 4

2

2

Dual 12-b DAC's

Now

FMC1662M

8

1

1

10-b DAC /w MUX's

Now

FMC1662

8

1

1

12-b DAC

Now

FMC1657

5

1

1

12-b DAC

Now

FMC1653

4

1

1

12-b DAC

Now

FMCC371

96 x 1


2

FMC carrier board

Now
