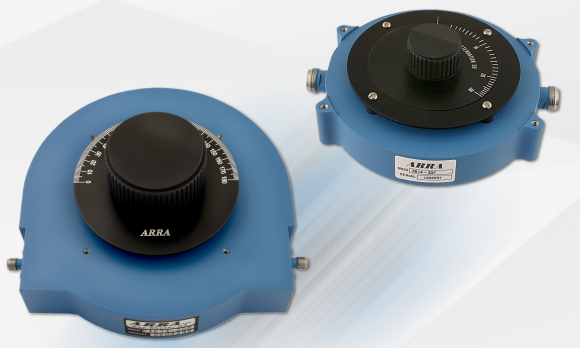

ARRA直读衰减器0.5-4.0 GHz
发布时间：2020-12-31 16:49:23 浏览：1639
ARRA直读衰减器是ARRA中最流行的直读衰减器。与大多数设备一样，ARRA使用非接触可变衰减方法，并且校准不随使用而变化。
ARRA直读衰减器型号配有刻度盘，刻度盘以1 dB的增量单独校准。这些单位的频率是平的。
水平设置模型带有一个表盘，这些单位之间没有衰减和频率的关系。所有水平模型可直接在现场频率校准。
特殊型号：大部分机组按客户要求制造。他可以为您提供准确的衰减范围和频率指针。
一般规格
低插入损耗：
型号最大60 dB最大0_5 dB
60 dB超过型号最大1.0 dB
逆时针旋转将增加损耗
在低损耗和高损耗位置停止
材料：
主体-铝
连接器-不锈钢
表面处理：根据mil-c-22750的ARRA蓝色
0.1 dB或更高的可重置性
平均功率10瓦，峰值5千瓦
N型或SMA母接头
低电压驻波比-最大1.50
非接触式
P版本可选拨号锁
ARRA是美国著名的微波器件制造商，专业生产同轴和波导接口产品。ARRA产品包括：衰减器、直流隔离器、耦合器、功率分配器、组合器、移相器、开关等。ARRA产品标准符合MIL-Q-9858A和MIL-I-45208，以及NASA和航空航天标准。
深圳市立维创展科技有限公司，授权代理销售ARRA产品，欢迎客户咨询。
详情了解ARRA产品请点击：http://www.leadwaytk.com/brand/48.html
或联系我们的销售工程师：0755-83050846 QQ: 3312069749
典型的直接阅读模型 |
频率范围（GHz） | 衰减范围（dB） | 衰减vs（频率±dB） | 标准外形 | 型号 |
0.60-0.61 | 10 | 1.00 | 0-19 | 2614-10F |
0.75-0.85 | 20 | 2.00 | 0-19 | 2614-20F |
0.95-0.96 | 30 | 1.00 | 0-19 | 2614-30F |
1.03-1.09 | 30 | 1.00 | 0-19 | 3614-30F |
1.10-1.20 | 20 | 2.00 | 0-19 | 3614-20F |
1.25-1.30 | 40 | 1.50 | 0-19 | 3614-40F |
1.45-1.55 | 50 | 1.00 | 0-19 | 3614-50F |
1.60-1.66 | 60 | 1.50 | 0-19 | 3614-60F |
1.70-1.90 | 40 | 1.00 | 0-19 | F3614-40 |
1.70-2.00 | 30 | 2.00 | 0-19 | F3614-30 |
1.75-1.80 | 50 | 1.50 | 0-19 | F3614-50 |
1.75-1.85 | 30 | 0.70 | 0-19 | 3614-30G |
2.00-4.00 | 10 | 1.00 | 0-51 | 4674-10F |
20 | 1.50 | 0-51 | 4674-20F |
30 | 2.00 | 0-51 | 4674-30F |
2.00-2.30 | 30 | 1.00 | 0-51 | G4674-30 |
2.10-2.20 | 50 | 1.00 | 0-51 | 4674-50F |
2.20-2.30 | 20 | 0.30 | 0-51 | F4674-20 |
50 | 1.00 | 0-51 | F4674-50 |
100 | 1.50 | 0-1029 | F4674-100 |
2.30-2.70 | 30 | 1.00 | 0-51 | F4674-30 |
2.40-2.70 | 20 | 0.50 | 0-51 | 4674-20X |
2.50-4.00 | 10 | 0.75 | 0-51 | 4674-10克 |
20 | 1.00 | 0-51 | 4674-20克 |
30 | 1.50 | 0-51 | 4674-30G |
2.70-2.90 | 30 | 1.00 | 0-51 | 4674-30X |
40 | 1.00 | 0-51 | 4674-40F |
2.90-3.10 | 30 | 0.50 | 0-51 | F4674-30A |
3.00-3.70 | 40 | 1.00 | 0-51 | F4674-40 |
3.40-4.20 | 40 | 1.50 | 0-51 | G4674-40 |
3.70-4.20 | 20 | 0.75 | 0-51 | G4674-20 |
40 | 1.00 | 0-51 | 4674-40X |
未校准的水平集模型 |
频率范围（GHz） | 衰减范围（dB） | 构成因素 | 标准型号 |
0.5-1.00 | 10 | 0-19 | 2614-10 |
| 1.00-2.00 | 20 | 0-19 | 3614-20 |
30 | 0-19 | 3614-30 |
40 | 0-19 | 3614-40 |
55> 1.3 GHz
45 <1.3 GHz | 0-19 | 3614-55 |
70 | 0-1030 | 3614-70 |
80 | 0-1030 | 3614-80 |
90 | 0-1030 | 3614-90 |
100 | 0-1030 | 3614-100 |
| 2.00-4.00 | 20 | 0-51 | 4674-20 |
30 | 0-51 | 4674-30 |
40 | 0-51 | 4674-40 |
50 | 0-51 | 4674-50 |
60 | 0-51 | 4674-60 |
70 | 0-1029 | 4674-70 |
80 | 0-1029 | 4674-80 |
90 | 0-1029 | 4674-90 |
100 | 0-1029 | 4674-100 |
