Anaren XINGER组件功率分配器

发布时间：2020-12-25 16:57:05     浏览：1508

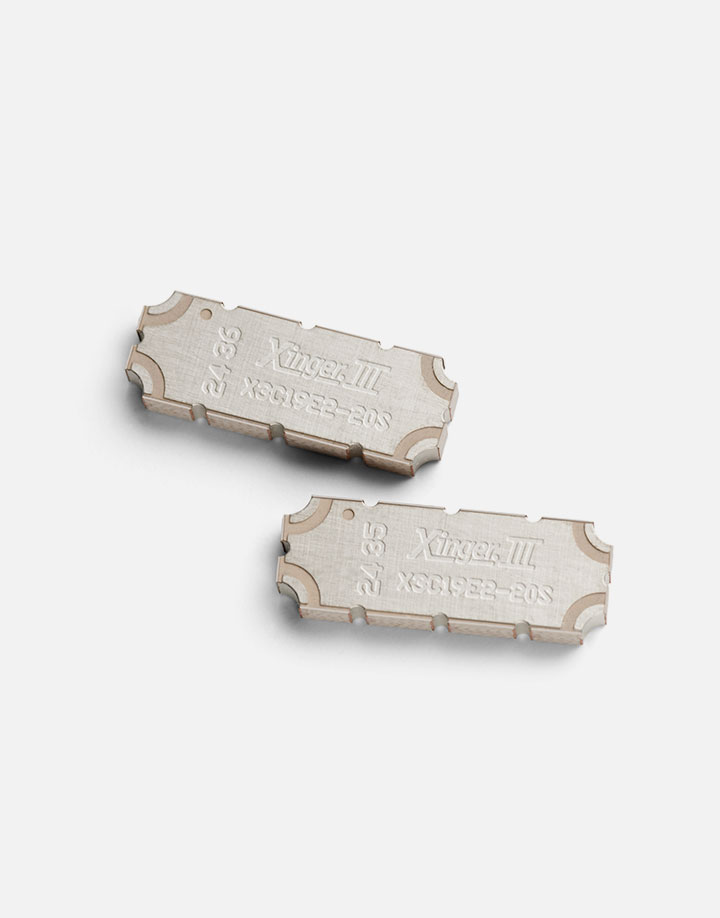

Anaren提供50和75欧姆Xinger产品的功率分配器系列。Anaren XINGER组件功率分配器超薄，超小型提供便于应用领域的表面贴装封装，特别适合大批量的成产制造，与此同时仍提供高于传统印刷和集总元件处理方案的性能指标特征。

Anaren XINGER组件功率分配器通过精心策划，可用作低姿态的RF应用领域，包括RFID，消费性电子产品及其固定和移动卫星。还可用作两段式Wilkinson设计中，以提升隔离性能指标。

深圳市立维创展科技是Anaren品牌的经销商，主要提供贴片混合耦合器、巴伦变压器、延迟线、定向耦合器、Doherty合路器、功分器、微蜂窝型耦合器、 RF Crossovers产品，产品原装库存，极具价格优势，欢迎咨询

详情了解Anaren请点击：http://www.leadwaytk.com/brand/11.html

或联系我们的销售工程师：0755-83050846   QQ: 3312069749


Part No.

Frequency (GHz)

Power (W)

Input/Output Impedance (Ω)

Insertion Loss (dB)

Amplitude Balance (dB)

Phase Balance (degrees)

Return Loss (dB)

Isolation (dB)

PD0409J5050S2HF

0.4 - 0.9

2

50 / 50

0.7

0.5

3

11

9

PD0409J7575S2HF

0.4 - 0.9

2

75 / 75

0.6

0.6

3

10

8.2

PD0810J5050S2HF

0.8 - 1

2

50 / 50

0.6

0.6

4

14

17

PD0922J5050D2HF

0.95 - 2.15

2

50

0.8

0.5

3

9.3

10.5

PD0922J5050S2HF

0.95 - 2.2

2

50 / 50

0.7

0.3

3

10.4

9

PD0922J7575D2HF

0.95 - 2.15

2

75 / 75

1

0.7

3

9.5

14

PD1722J5050D2HF

1.7 - 2.2

2

50 / 50

0.7

0.3

3

11

17

PD1722J5050S2HF

1.7 - 2.2

2

50 / 50

0.8

0.3

3

10

15

PD1722J5050S3HF

1.7 - 2.2

1

50 / 50

1.3

0.9

12

9

14

PD2328J5050S2HF

2.3 - 2.8

2

50

0.5

0.3

2

15

17

PD2425J5050S2HF

2.4 - 2.5

2

50 / 50

0.4

0.2

2

18

22

PD2635L5050S2HF

2.49 - 4.0

2

50 / 50

0.4

0.3

4

17

20

PD3150J5050S2HF

3.1 - 5

2

50 / 50

1.3

0.4

2

6.8

13

PD4859J5050S2HF

4.8 - 5.9

2

50 / 50

1

0.3

4

7.9

14

PD4859L5050S2HF

3.0 - 6.0

2

50

0.05

0.3

+/-5

13

15

PD6080J5050S2HF

43990

2

50 / 50

0.9

0.5

5

9

12
