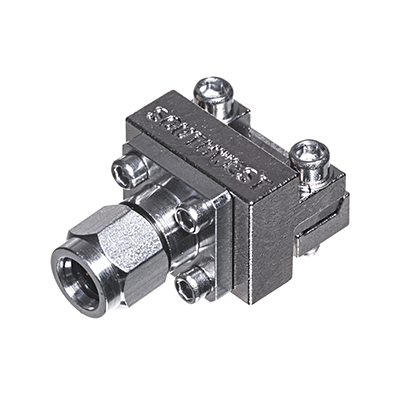

SOUTHWEST末端发射连接器110 GHz

发布时间：2020-12-24 17:10:35     浏览：1629

SOUTHWEST末端发射连接器的高性能端释放连接器致力于为高频率信号处于高层的单面和多面印刷电路板具备低VSWR，110GHz的无模式宽带响应。具备SMA（27GHz），2.92mm（K）（40GHz），2.40mm（50GHz），1.85mm（V），（67GHz）和1.0mm（W）（110GHz）。

SOUTHWEST末端发射连接器110 GHz公头和母头选项及其窄机身和利用孔的舱壁。独有的夹紧机构能够承载厚度达.300英寸(7.62毫米)厚的板材。坚实、可循环使用和可修复。各类传输配置为电路布局具备了最佳配对。适用于(GCPW)微带和接地共面波导的设计方案。具备信号层微带和GCPW测试板。电焊焊接是可选择的。

设计方案协助：

印刷电路板布局和连接器部件编号推荐

机械布局的三维模型

HFSS模型(18.0版或更高版本)可按要求具备，并用于电磁感应仿真深圳市立维创展科技是SOUTHWEST代理商，供应大部分产品型号原装现货，并协助提供技术支持与售后服务，欢迎咨询。

详情了解SOUTHWEST末端发射连接器110 GHz请点击：http://www.leadwaytk.com/brand/7.html

或联系我们的销售工程师：0755-83050846   QQ: 3312069749


  • 发射端1.0毫米（W）110 GHz插孔（母）窄块（.375）

    • 型号编号引脚/电介质直径PCB厚度
    2492-04A-9.005 / .0290≤.045
    2492-04A-14.005 / .0290≥.040≤.090

  • 端发射1.0mm（W）110 GHz插孔（母）标准模块（.500）

    型号编号引脚/电介质直径PCB厚度
    2492-04A-6.005 / .0290≤.100

    端发射1.0mm（W）110 GHz插头（公）标准块（.500）

    型号编号引脚/电介质直径PCB厚度
    2493-04A-6.005 / .0290≤.100

    结束发射1.85mm（V）67 GHz插孔（母）窄块（.375）

    型号编号引脚/电介质直径PCB厚度
    1892-04A-9.005 / .0290≤.045
    1892-04A-14.005 / .0290≥.040≤.090

    结束发射1.85mm（V）67 GHz插孔（母）标准模块（.500）

    型号编号引脚/电介质直径PCB厚度
    1892-03A-6.007 / .0390≤.100
    1892-03A-7.007 / .0390≥.090≤.210
    1892-03A-8.007 / .0390≥.190≤.300
    1892-04A-6.005 / .0290≤.100
    1892-04A-7.005 / .0290≥.090≤.210
    1892-04A-8.005 / .0290≥.190≤.300

    端发射1.85mm（V）67 GHz插头（公）标准块（.500）

    型号编号引脚/电介质直径PCB厚度
    1893-03A-6.007 / .0390≤.100
    1893-04A-6.005 / .0290≤.100
    1893-03A-7.007 / .0390≥.090≤.210
    1893-03A-8.007 / .0390≥.190≤.300

    结束发射2.40mm 50 GHz插孔（母）窄块（.375）

    型号编号引脚/电介质直径PCB厚度
    1492-04A-9.005 / .0290≤.045
    1492-04A-14.005 / .0290≥.040≤.090

    结束发射2.40mm 50 GHz插孔（母）非磁性（.375）

    型号编号引脚/电介质直径PCB厚度
    1492-04Z-5.005 / .0290≤.100

    结束发射2.40mm 50 GHz插孔（母）标准模块（.500）

    型号编号引脚/电介质直径PCB厚度
    1492-01A-6.007 / .0480≤.100
    1492-01A-7.007 / .0480≥.090≤.210
    1492-01A-8.007 / .0480≥.190≤.300
    1492-02A-6.010 / .0635≤.100
    1492-02A-7.010 / .0635≥.090≤.210
    1492-02A-8.010 / .0635≥.190≤.300
    1492-03A-6.007 / .0390≤.100
    1492-03A-7.007 / .0390≥.090≤.210
    1492-03A-8.007 / .0390≥.190≤.300
    1492-04A-6.005 / .0290≤.100
    1492-04A-7.005 / .0290≥.090≤.210
    1492-04A-8.005 / .0290≥.190≤.300

    末端发射2.40mm 50 GHz插孔（母）标准模块（.500）螺纹插入

    型号编号引脚/电介质直径PCB厚度
    1492-04A-12.007 / .0480≤.100

    端发射2.40mm 50 GHz插头（公）标准块（.500）

    型号编号引脚/电介质直径PCB厚度
    1493-01A-6.010 / .0635≤.100
    1493-02A-6.007 / .0480≤.100
    1493-03A-6.007 / .0390≤.100
    1493-04A-6.005 / .0290≤.100
    1493-03A-7.007 / .0390≥.090≤.210
    1493-03A-8.007 / .0390≥.190≤.300

    端发射2.92mm（K）40 GHz插孔（母）延长长度面板安装

    型号编号引脚/电介质直径PCB厚度
    1092-01A-11.005 / .0290≤.045
    1092-01A-13.005 / .0290≥.040≤.090

    末端发射2.92mm（K）40 GHz插孔（母）窄块（.375）

    型号编号引脚/电介质直径PCB厚度
    1092-01A-9.005 / .0290≤.045
    1092-01A-14.005 / .0290≥.040≤.090

    端发射2.92mm（K）40 GHz插孔（母）标准模块（.500）

    型号编号引脚/电介质直径PCB厚度
    1092-01A-6.005 / .0290≤.100
    1092-01A-7.005 / .0290≥.090≤.210
    1092-01A-8.005 / .0290≥.190≤.300
    1092-02A-6.007 / .0480≤.100
    1092-02A-7.007 / .0480≥.090≤.210
    1092-02A-8.007 / .0480≥.190≤.300
    1092-03A-6.010 / .0635≤.100
    1092-03A-7.010 / .0635≥.090≤.210
    1092-03A-8.010 / .0635≥.190≤.300
    1092-04A-6.007 / .0390≤.100
    1092-04A-7.007 / .0390≥.090≤.210
    1092-04A-8.007 / .0390≥.190≤.300

    端发射2.92mm（K）40 GHz插孔（母）标准块（.500）螺纹插入

    型号编号引脚/电介质直径PCB厚度
    1092-01A-12.005 / .0290≤.100
    1092-02A-12.007 / .0480≤.100
    1092-03A-12.010 / .0635≤.100
    1092-04A-12.007 / .0390≤.100

    端发射2.92mm（K）40 GHz插头（公）标准块（.500）

    型号编号引脚/电介质直径PCB厚度
    1093-01A-6.010 / .0635≤.100
    1093-02A-6.007 / .0480≤.100
    1093-03A-6.007 / .0390≤.100
    1093-04A-6.005 / .0290≤.100
    1093-03A-7.007 / .0390≥.090≤.210
    1093-03A-8.007 / .0390≥.190≤.300

    结束发射SuperSMA 27 GHz插孔（母）窄块（.375）

    型号编号引脚/电介质直径PCB厚度
    292-07A-9.005 / .0290≤.045
    292-07A-14.005 / .0290≥.040≤.090

    结束发射SuperSMA 27 GHz插孔（母）标准模块（.500）

    型号编号引脚/电介质直径PCB厚度
    292-04A-6.010 / .0635≤.100
    292-04A-7.010 / .0635≥.090≤.210
    292-04A-8.010 / .0635≥.190≤.300
    292-05A-6.007 / .0480≤.100
    292-05A-7.007 / .0480≥.090≤.210
    292-05A-8.007 / .0480≥.190≤.300
    292-06A-6.007 / .0390≤.100
    292-06A-7.007 / .0390≥.090≤.210
    292-06A-8.007 / .0390≥.190≤.300
    292-07A-6.005 / .0290≤.100
    292-07A-7.005 / .0290≥.090≤.210
    292-07A-8.005 / .0290≥.190≤.300

    结束发射SuperSMA 27 GHz插孔（母）标准模块（.500）非磁性

    型号编号引脚/电介质直径PCB厚度
    292-04Z-6.010 / .0635≤.100

    结束发射SuperSMA 27 GHz插头（公）标准模块（.500）

    型号编号引脚/电介质直径PCB厚度
    293-01A-6.010 / .0635≤.100
    293-02A-6.007 / .0480≤.100
    293-03A-6.007 / .0390≤.100
    293-04A-6.005 / .0290≤.100
    293-03A-7.007 / .0390≥.090≤.210
    293-03A-8.007 / .0390≥.190≤.300
